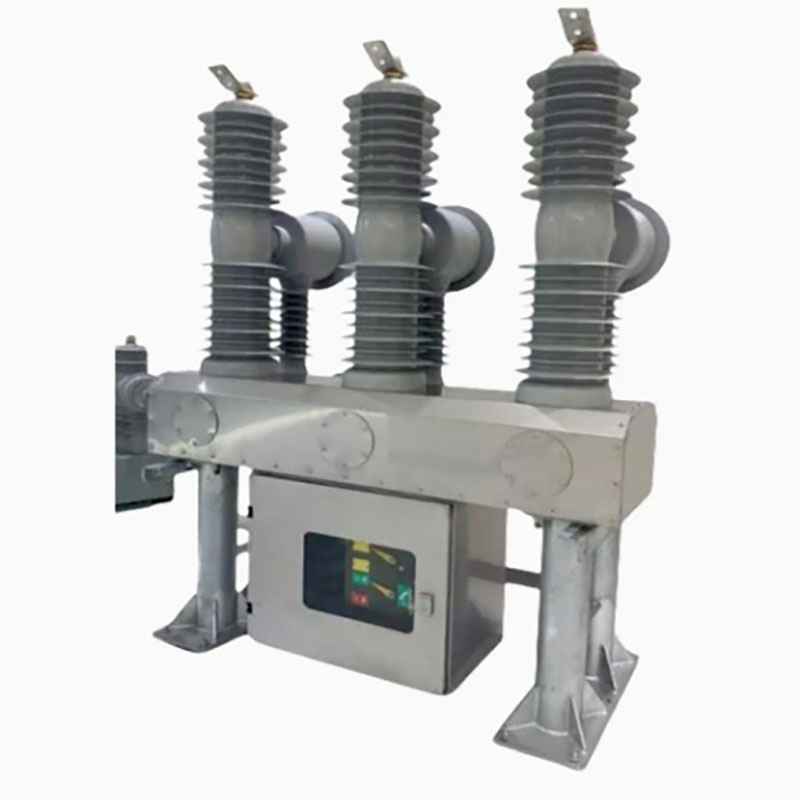

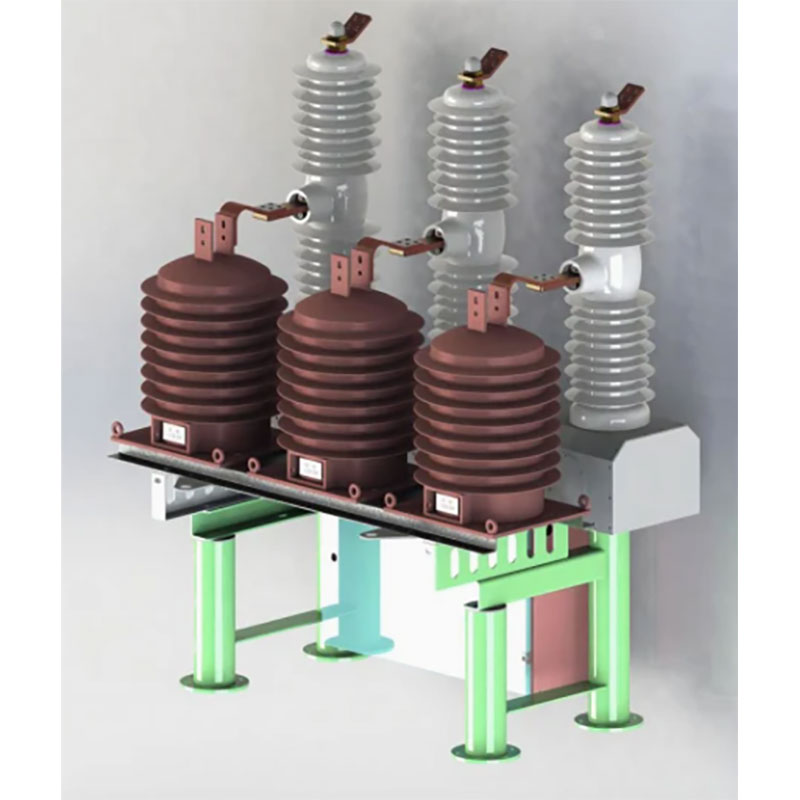

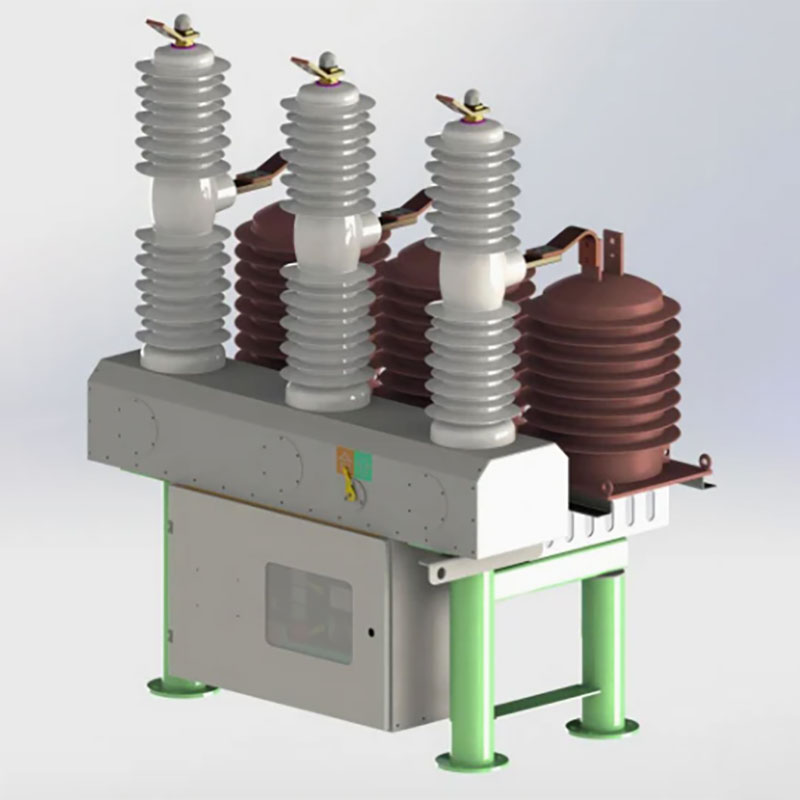

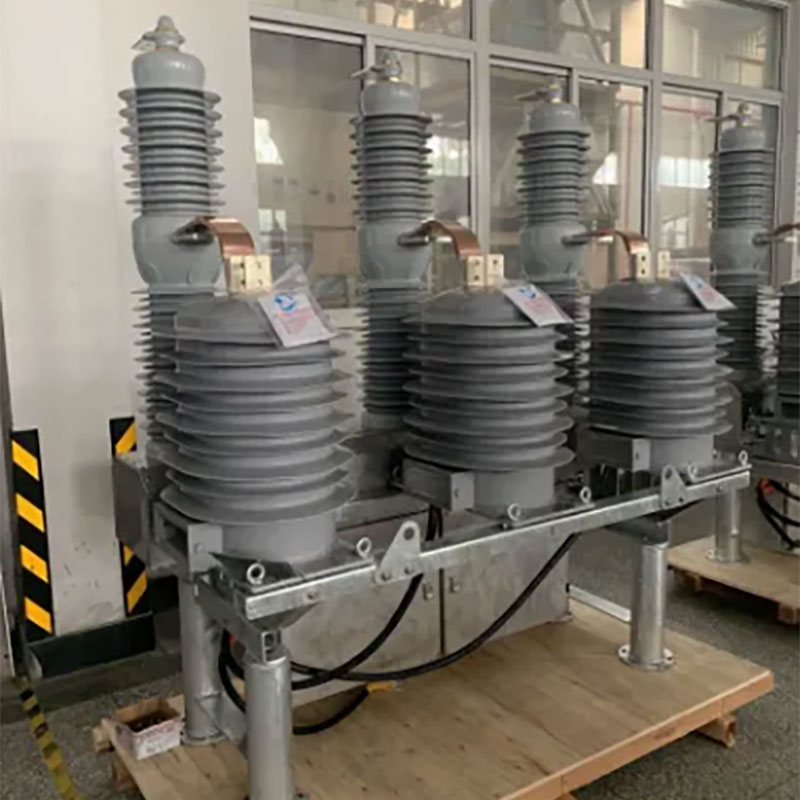

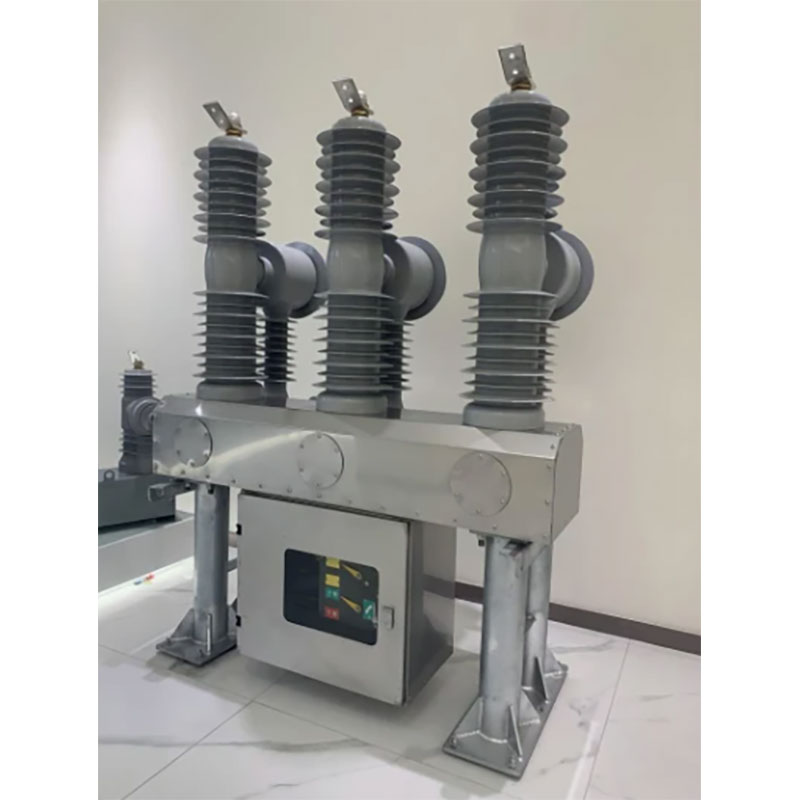

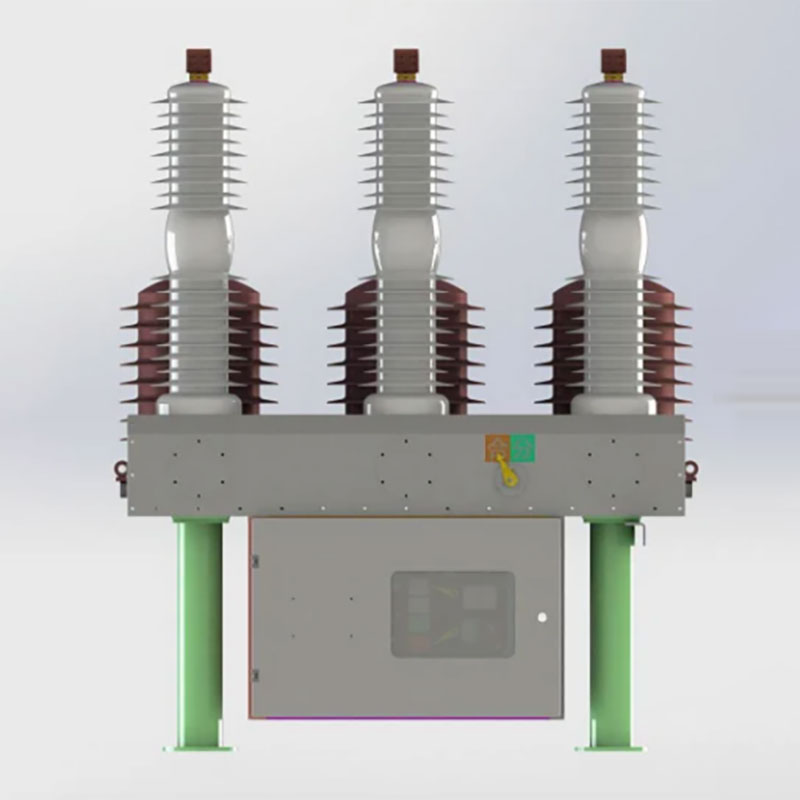

Выключатель вакуума на открытом воздухе

Внешний выключатель вакуумного цепи, изготовленный Dahu Electric, представляет собой наружный распределительный блок с номинальным напряжением 40,5 кВ и частоты 50 Гц, которая применима к фирменной стороне подстанции и промышленного и горнодобывающего предприятия, которые нуждаются в общей защите, управлении и частотой эксплуатации переключателя.

Отправить запрос

Описание продукта

Основной корпус автоматического выключателя имеет вакуумную вымирание, простую структуру, мощную способность прерывания и длительный срок службы. Полюс изготовлен из эпоксидной смолы / силиконовой резиновой композитной изолятора, без масла и газа SF6, этот твердый изолированный выключатель вакуумной цепи разработан для общеизвестного.

После использования композитной изоляционной структуры выключатель на наружной вакуумной цепи соответствует требованиям расстояния воздуха и ползучести в нормальных условиях работы и эффективно уменьшает объем выключателя цепи, основной проводящий вакуум вакуум и динамическое и статическое проводящее соединение установлено в изоляционном цилиндре, так что фаза составляет всего 300 мм. Электрические соединения основной цепи - все фиксированные соединения с высокой надежностью.

Детали продукта

Модульный механизм

Модульный механизм дизайн, высоко стандартизированная структура;

Механизм легко собирать / разобрать и легко поддерживать;

Высокая надежность с меньшим количеством частей

Интегрированная зарядная ручка, делает работу удобной и простым

Полюс типа горшка

Экологически чистый изоляционный материал, PA66 обеспечивает легкий вес, высокие диэлектрические характеристики;

Утилита и легкая утилизация после жизненного цикла продукта;

Экономичный и надежный;

Выключатель вакуумного цепи

Полностью соответствует требованиям стандартов IEC и GB;

Полное взаимодействие, предотвратить неправильное выработку и обеспечить безопасность в эксплуатации;

Модульный дизайн, сокращение времени доставки;

Небольшой начальный отскок и отличная производительность;

Преимущество производительности

Продукт оснащен бистабильным операционным механизмом постоянного магнита, механизм оснащен постоянным магнитом, постоянным магнитом для обеспечения силы удержания, так что переключатель поддерживается в открытом и закрытом состоянии по сравнению с обычным рабочим механизмом пружины, количество механических деталей уменьшается, цепь механической передачи сокращается, так что религиозное срок, так что, значительна, значительна.

Основная техническая спецификация

Технические параметры
Нет.	Элемент			Единица	Ценить
1	Оцененное напряжение			кв	40.5
2	Оцененная изоляция Уровень (уровень моря: 1000 м)	1 мин мощности частота противостоять Напряжение	Сухой тест		95
			Мокрый тест (Земля снаружи изоляция)		85
		Импульс молнии противостоял Напряжение (пик) 1,2/50US			200
3	Рейтинг тока			A	1600/2500
4	Номинальная частота			Гц	50/60
5	Оцененный ток разрыва короткого замыкания			а	31.5
6	Последовательность операции			O-0,3S-CO-180S- Co-180S-C
7	Номинальное время разрыва тока короткого замыкания			раз	20
8	Номинальный ток закрытия короткого замыкания (пик)			а	80
9	Оцененный пик выдержанный ток				50
10	Оценка короткого времени выдерживает ток				31.5
11	Полное время разрыва			S	<0,125
12	Оцененная продолжительность короткого замыкания				4
13	Механическая жизнь			раз	10000
14	Номинальное рабочее напряжение и вспомогательная схема. Напряжение			V	110/220

Механические характеристики параметры выключателя схемы

Нет.	Элемент	Единица	Ценить
1	Контактный клиренс	мм	18 ± 1
2	Свяжитесь с перегрузкой	мм	6 ± 1
3	Скорость открытия	РС	1,6 ± 0,2
4	Скорость закрытия	РС	0,8 ± 0,2
5	Одновременность трехфазного открытия и закрытия	РС	≤2
6	Фазовое расстояние	мм	680 ± 2
7	Свяжитесь с закрытием времени отскока	РС	≤3
8	Каждая фазовая проводящая сопротивление цепи	малыш	≤60
9	Время закрытия	РС	25 ~ 60
10	Время открытия	РС	20 ~ 50
11	Номинальная частота мощности двигателя для накопления энергии	W	110
12	Оцененное напряжение энергетического двигателя Storae	V	220
13	Max./min.motor напряжение		120%/80%
14	Оцененное закрытие рабочего напряжения		220
15	Макс./Мин. Закрытие рабочего напряжения		120%/80%
16	Оценное открытие рабочего напряжения		220
17	Макс./Мин. Открытие рабочего напряжения		120%/65%

Технические параметры эксплуатационного механизма
Нет.	Элемент		Единица	Ценить
1	Оцененное рабочее напряжение	Открытие триппера	V	AC220
		Закрытие Триппера		AC220
2	Оцененное сопротивление	Открытие триппера	Ω	56
		Закрытие Триппера		56
3	Номинальная частота выходной мощности	Открытие триппера	W	320
		Закрытие Триппера
4	Частота мощности двигателя энергии			110
5	Оцененное напряжение накопления энергии двигателя		V	AC220
6	Время хранения энергии		S	≤10
