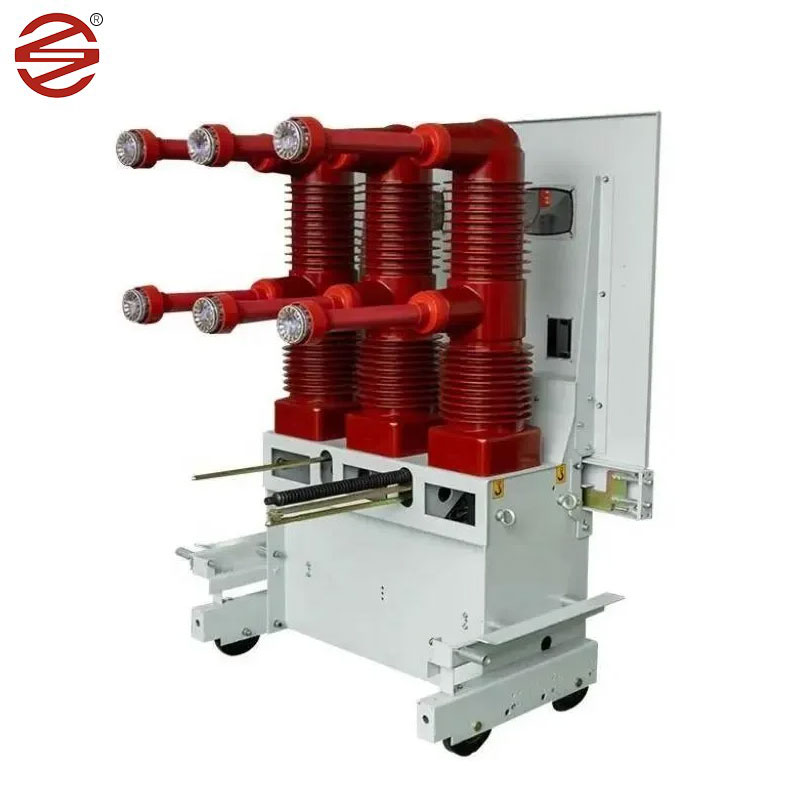

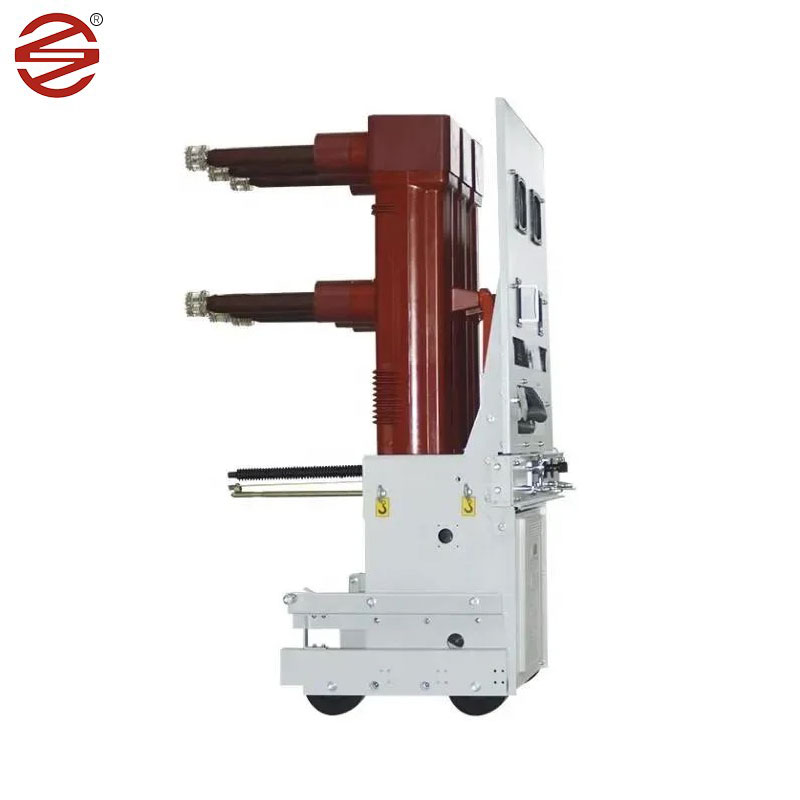

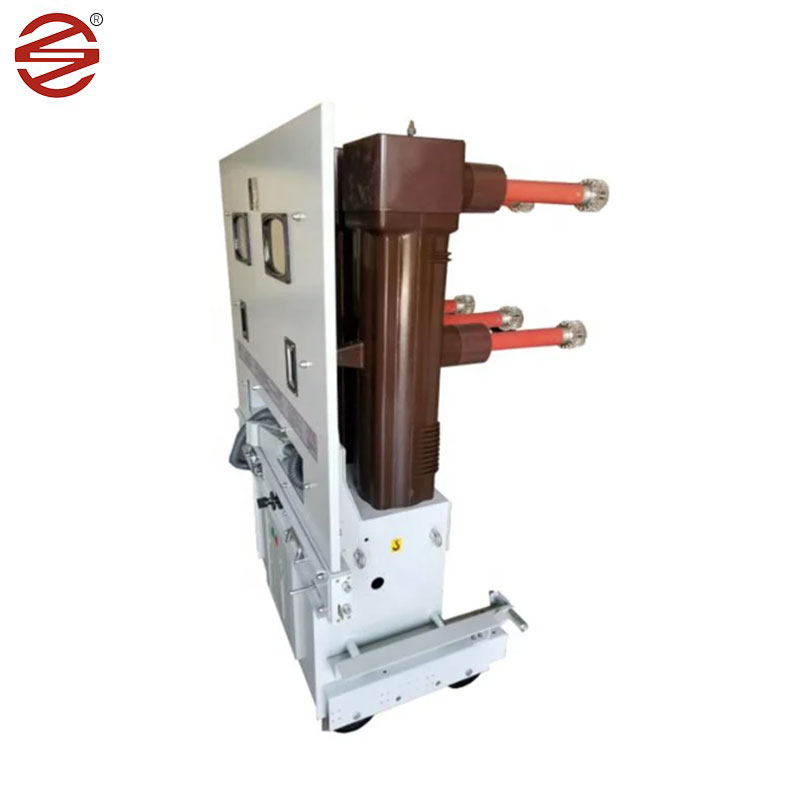

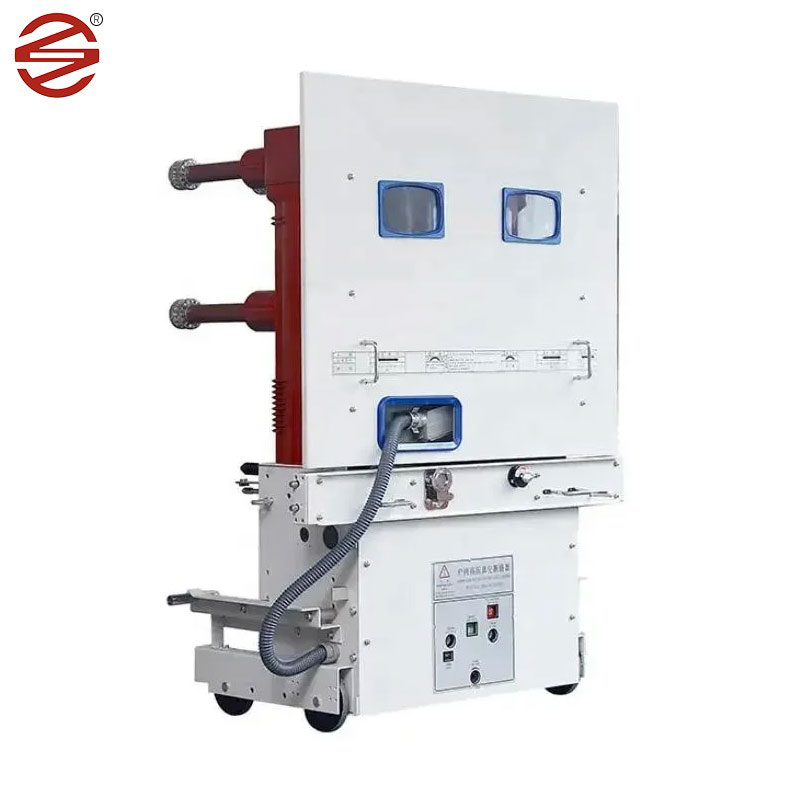

Выключатель вакуумного цепи в 40,5 кВ, изготовленный Dahu Electric, подходит для трехфазной системы AC 50 Гц, 40,5 кВ. Его можно использовать для промышленных и горнодобывающих предприятий, электростанций и подстанций в качестве переключения тока нагрузки, тока перегрузки тока тока и подходит для частых случаев. Этот автоматический выключатель принимает структуру расположения вверх и вниз, которая эффективно уменьшает глубину автоматического выключателя. И принять композиционную изоляционную структуру, трехфазной потушительную камеру дуги и связанное заряженное тело, разделенное тремя независимыми оболочками изоляции эпоксидной смолы.

Отправить запрос

Описание продукта

После использования композитной изоляционной структуры выключатель вакуумной цепи 40,5 кВ соответствует требованиям расстояния воздуха и расстояния ползучести при нормальных условиях работы и эффективно уменьшает объем автоматического выключателя, основной прерыватель вакуума с проводящим контуром и динамическое и статическое проводящее соединение установлено в изоляционном цилиндере, поэтому эта фаза составляет всего 300 мм. Электрические соединения основной цепи - все фиксированные соединения с высокой надежностью.


Детали продукта

Модульный механизм

Модульный механизм дизайн, высоко стандартизированная структура;

Механизм легко собирать / разобрать и легко поддерживать;

Высокая надежность с меньшим количеством частей

Интегрированная зарядная ручка, делает работу удобной и простым


Полюс типа горшка

Экологически чистый изоляционный материал, PA66 обеспечивает легкий вес, высокие диэлектрические характеристики;

Утилита и легкая утилизация после жизненного цикла продукта;

Экономичный и надежный;


Выключатель вакуумного цепи

Полностью соответствует требованиям стандартов IEC и GB;

Полное взаимодействие, предотвратить неправильное выработку и обеспечить безопасность в эксплуатации;

Модульный дизайн, сокращение времени доставки;

Небольшой начальный отскок и отличная производительность;


Преимущество производительности

Продукт оснащен бистабильным операционным механизмом постоянного магнита, механизм оснащен постоянным магнитом, постоянным магнитом для обеспечения силы удержания, так что переключатель поддерживается в открытом и закрытом состоянии по сравнению с обычным рабочим механизмом пружины, количество механических деталей уменьшается, цепь механической передачи сокращается, так что религиозное срок, так что, значительна, значительна.


Основная техническая спецификация

проект единица Параметр
Оцененное напряжение кв 40.5
Рейтинг тока A 1250 1600 2000、2500
Рейтированный ток по разрыву короткого замыкания а 25 31.5 25 31.5
Динамический стабильный ток (пиковое значение) а 63 80 63 80
4s тепловой стабильный ток а 25 31.5 25 31.5
Оценка короткого замыкания, создавая ток (пиковое значение) а 63 80 63 80
Время нарушения номинального тока короткого замыкания Раз 20
Оценка эксплуатационная последовательность O-0,3 S-CO-180 S-Co
Оцененная изоляция
уровень
1 -минутная частота мощности выдерживает напряжение кв 95
Импульс молнии выдержал напряжение (пиковое значение) 185
Механическая жизнь Раз 10000
Оценка одноконденсаторного банка и текущего открытия банка и текущего A 630
Рейтинг обратный конденсатор банка текущего A 400
Рейтинг двигателя для накопления энергии V AC 、 DC: 110; 220
Оценка мощности мощика для накопления энергии W ≤230
Время хранения энергии двигателя хранения энергии S ≤15
Оцененное напряжение закрывающей и открывающейся катушки V DC: 110; 220
Оцененный ток закрывающей и открывающейся катушки A 1,05 (110 В) 0,96 (220 В)
Контактное открытие мм 20 ± 2
Контактный ход мм 7,5 ± 1,5
Трехфазная комбинация разных периодов РС ≤2
Время отскока времени закрытия контактов РС ≤3
Сопротивление основной цепи (за исключением контакта стенки) малыш ≤40
