Почему трансформаторы напряжения важны для энергосистем?

В энергосистемах точные измерения и безопасная эксплуатация имеют первостепенное значение. Будь то общественные электросети, промышленные парки или коммерческие объекты, точный мониторинг уровней напряжения необходим.Трансформаторы напряжения, также известные как преобразователи потенциала (ПТ), играют важную роль в этом процессе.Чжэцзян Даху Электрик Ко., Лтд.является авторитетным профессиональным производителем, занимающимся разработкой и производством высококачественных трансформаторов напряжения от 0,5 кВ до 35 кВ. Расположенная в промышленной зоне Сянъян города Юэцин, известной своими возможностями производства электротехнической продукции, компания Dahu Electric использует свое выгодное географическое положение, передовые технологии и строгую систему управления качеством для предоставления надежной, эффективной и долговечной продукции.

Понимание трансформаторов напряжения

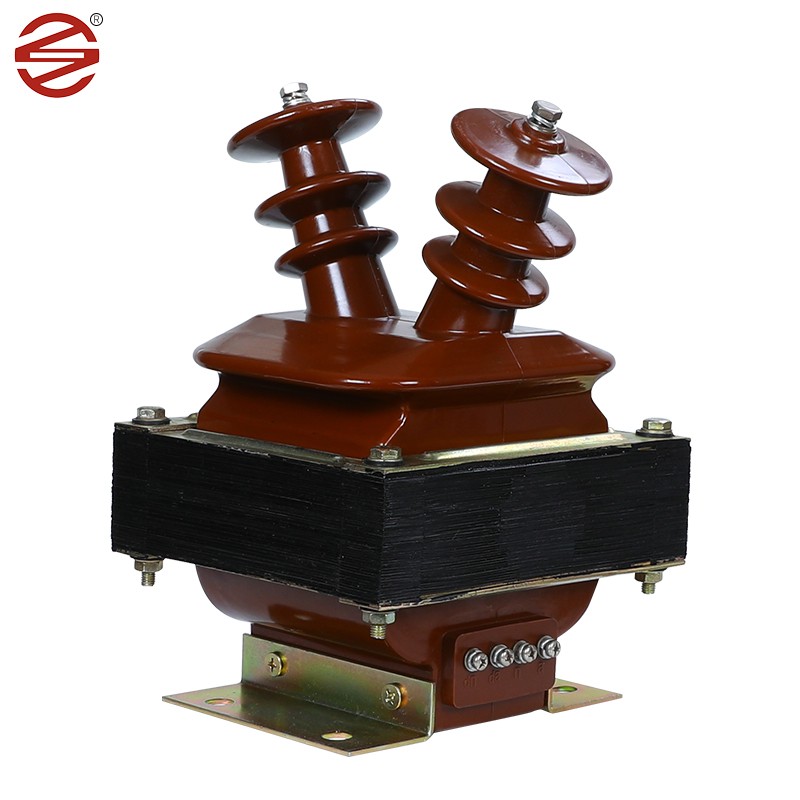

A трансформатор напряженияпредставляет собой измерительный трансформатор, предназначенный для понижения высокого напряжения первичной обмотки до стандартизированного, более низкого и безопасного вторичного напряжения. Это вторичное напряжение обычно составляет 110 В или 120 В, и его можно легко и безопасно регулировать с помощью измерительных приборов, защитных реле и счетчиков энергии. Основной функцией трансформатора напряжения является не передача энергии, а обеспечение точного представления формы сигнала высокого напряжения для измерения и защиты. Изолируя схемы измерения и управления от высоковольтных линий электропередачи, трансформаторы напряжения обеспечивают безопасность персонала и оборудования.

Основные области применения трансформаторов напряжения

Измерение электроэнергии: точно измеряет потребление электроэнергии для выставления счетов и мониторинга в коммунальных и промышленных целях.

Защита системы: подает сигналы напряжения на защитные реле для срабатывания автоматических выключателей в случае таких неисправностей, как перенапряжение, пониженное напряжение или замыкание на землю.

Мониторинг качества электроэнергии: контролирует уровни напряжения, провалы напряжения, выбросы и гармонические искажения в энергосистемах.

Синхронизация генератора: обеспечивает правильную синхронизацию между генераторами и сетью путем согласования амплитуды напряжения и угла фазы.

Управление напряжением: обеспечивает обратную связь для систем автоматического регулирования напряжения.

Почему выбирают нас?

Dahu придерживается философии бизнеса «Управляемый технологиями и ориентированный на людей» и стремится к совершенству. Эта философия стимулирует постоянные инновации и соблюдение самых высоких стандартов контроля качества.

Превосходное качество продукции: Dahu рассматривает качество продукции как источник жизненной силы компании, используя передовое отечественное производственное оборудование и создавая комплексную систему управления на протяжении всего производственного процесса.

Сильные возможности исследований и разработок и инноваций: Dahu идет в ногу со временем, разрабатывая свою продукцию так, чтобы адаптироваться к постоянно меняющимся требованиям рынка и технологическим достижениям.

Широкий диапазон напряжений. Используя свой опыт в производстве трансформаторов напряжением от 0,5 до 35 кВ, Dahu предлагает решения для широкого спектра применений: от распределения низкого напряжения до вторичной передачи среднего напряжения.

Безопасность и эффективность. Каждый трансформатор напряжения разработан в соответствии с международными стандартами безопасности и эффективности, что обеспечивает надежную работу в критических условиях.

Часто задаваемые вопросы по трансформаторам напряжения (часто задаваемые вопросы)

1. В чем разница между трансформатором напряжения (ТН) и трансформатором тока (ТТ)?

Хотя оба являются измерительными преобразователями, они служат принципиально разным целям. Трансформатор тока предназначен для понижения высокого первичного тока до безопасного, измеримого вторичного тока, обычно 5 А или 1 А. Его первичная обмотка включена последовательно с силовой цепью. Напротив, трансформатор напряжения предназначен для понижения высокого первичного напряжения до безопасного, измеримого вторичного напряжения, обычно 110 В или 120 В. Его первичная обмотка соединена параллельно фазе и нейтрали или земле. По сути, трансформаторы тока измеряют ток, а трансформаторы напряжения — напряжение. Использование правильного трансформатора для его предполагаемого применения имеет решающее значение для безопасности и точности системы.

2. Можно ли использовать трансформатор напряжения для измерения и защиты в одном устройстве?

Да, многие современные трансформаторы напряжения имеют несколько вторичных сердечников или обмоток для одновременного выполнения обеих функций. Например, одиночный ТН может иметь одну обмотку сердечника для высокой точности (например, класса 0,5), предназначенную для коммерческого учета, и отдельную обмотку сердечника для более высокой нагрузки (например, класса 3P), предназначенную для питания защитных реле. Эта двухфункциональная конструкция отличается компактностью и экономичностью при установке в компактном распределительном устройстве. Крайне важно проверить паспортную табличку и паспорт трансформатора, чтобы подтвердить доступные классы точности и номинальную мощность для каждой обмотки.

3. Какие критические факторы следует учитывать при выборе трансформатора напряжения для конкретного применения?

Выбор подходящего трансформатора напряжения предполагает тщательный анализ нескольких ключевых параметров. Во-первых, напряжение системы: номинальное первичное напряжение трансформатора должно соответствовать номинальному рабочему напряжению системы или превышать его. Во-вторых, цель приложения: определите, предназначено ли оно для измерения (требуется высокая точность, например 0,2 или 0,5) или для защиты (требуются классы, такие как 3P или 6P). В-третьих, нагрузка на подключение: рассчитайте общее потребление электроэнергии в ВА всех устройств (счетчиков, реле), подключенных к вторичной цепи; Номинальная мощность ТН должна быть больше, чем эта общая нагрузка, чтобы сохранить точность. В-четвертых, условия установки: решите, нужна ли модель для внутреннего (сухого, чистого) или наружного (защищенного от атмосферных воздействий) с учетом таких факторов, как влажность, загрязнение и температура окружающей среды. Наконец, убедитесь, что уровень изоляции (частота сети и выдерживаемое импульсное напряжение) соответствует уровню неисправности системы и условиям перенапряжения.
