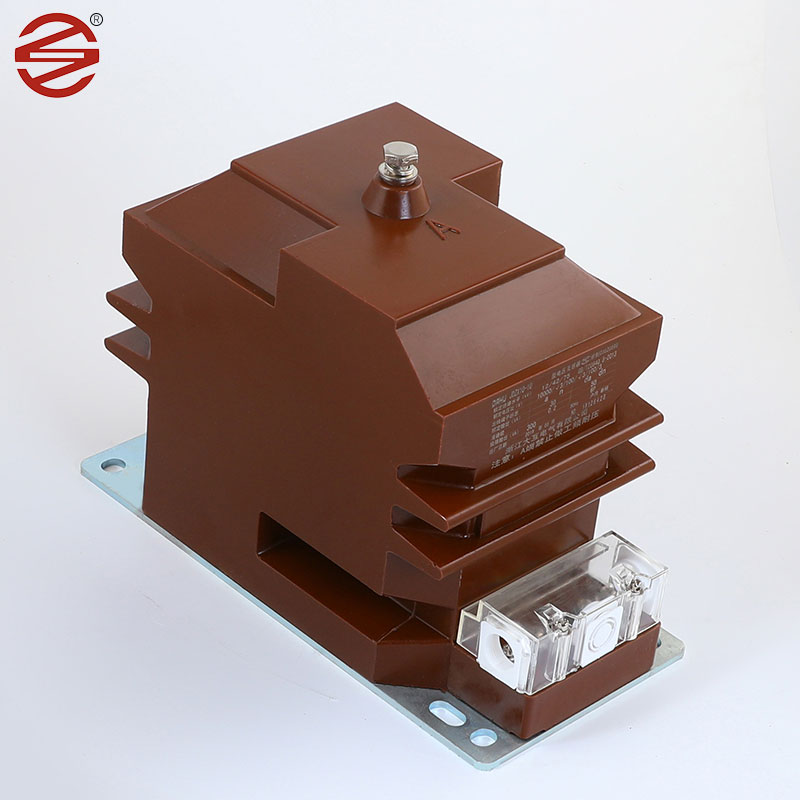

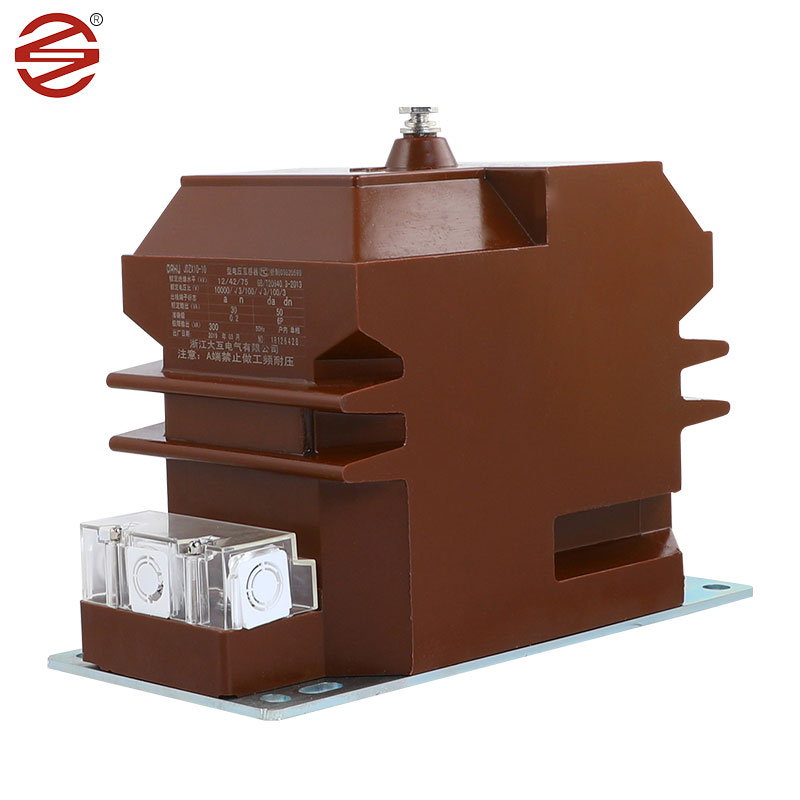

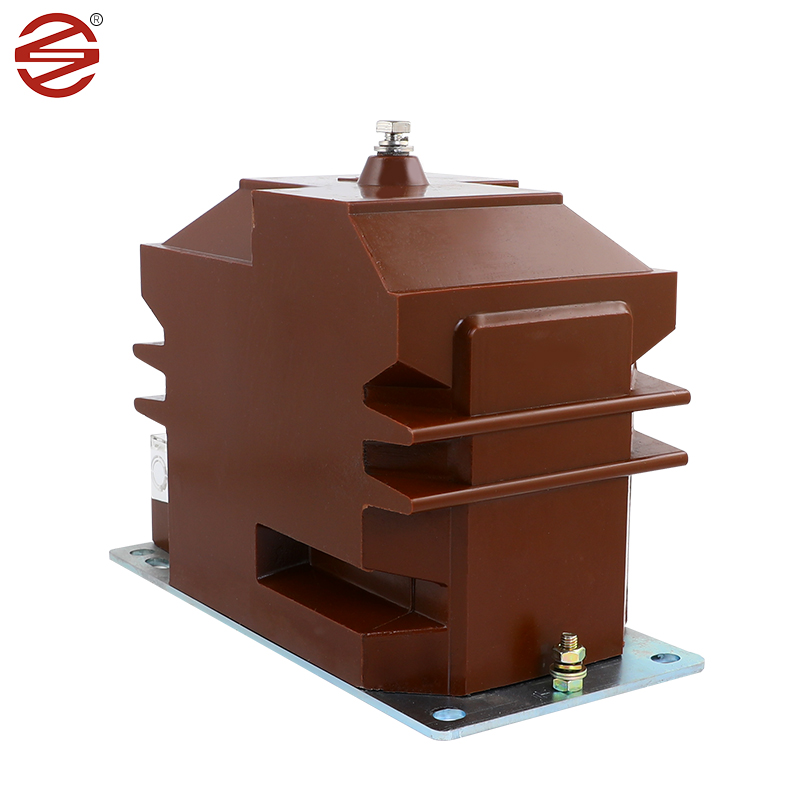

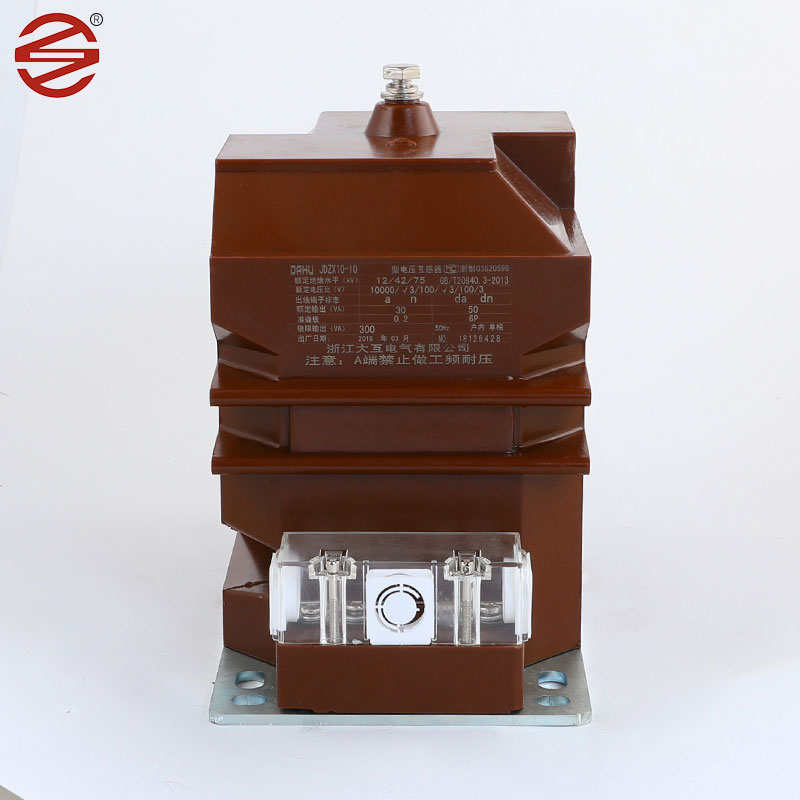

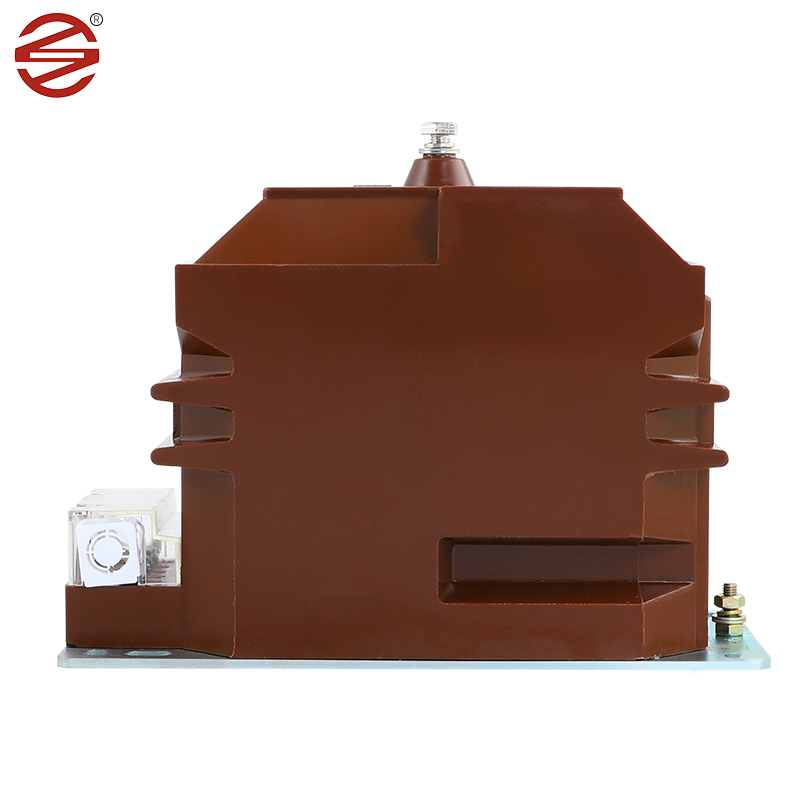

Внутренний трансформатор напряжения

Трансформатор напряжения в помещении, изготовленный Dahu Electric, представляет собой незаменимый компонент в крытых шкафах переключателей, служащий в качестве основы для измерения тока, мониторинга электрической энергии и защитных реле как в однофазных, так и в трехфазных системах переменного тока. Его надежная конструкция и точная функциональность делают его важным элементом в обеспечении безопасности и эффективности электрических операций.

Отправить запрос

Описание продукта

В качестве сердечника в качестве сердечника обычно используют холодные кремниевые стали: крытый трансформатор напряжения обычно использует холодные кремниевые стали. Эти материалы холодные и обладают отличными магнитными свойствами, такими как высокая проницаемость и низкая потерю ядра, что делает их идеальными для трансформаторов тока. Используя холодный кремниевый стальный лист в качестве основного материала, трансформатор тока может достичь эффективного переноса энергии, тем самым повышая эффективность системы. По сравнению с другими материалами, холодные кремниевые стальные листы имеют более низкие петли гистерезиса и потери намагниченности, что означает меньше отходов энергии и более низкого энергопотребления.

Эпоксидная смола: эпоксидная смола обладает отличными диэлектрическими свойствами и механической прочностью, является первым выбором изоляционного материала трансформатора в крытом напряжении. Эпоксидные отливки обеспечивают надежную изоляцию, которая защищает внутренние компоненты от электрических расщеплений и факторов окружающей среды.

Медь: медные проводники обычно используются для обмотков в крытом трансформаторе напряжения. Эти материалы обеспечивают высокую электропроводность и механическую долговечность, что обеспечивает эффективную передачу сигналов тока при выявлении эксплуатационных напряжений.

Материал (эпоксидная смола): Внутренние трансформаторы Внутреннего напряжения Используют корпусы из эпоксидной смолы, которая обладает превосходными свойствами изоляции и может предотвратить пересечение тока или напряжения для работы безопасной цепи. Он также устойчив к высоким температурам и коррозии, а также имеет хорошие характеристики герметизации для водонепроницаемой и защиты от влаги. Эпоксидные трансформаторы легче и проще в установке и обслуживании по сравнению с нефтяными трансформаторами.

Превосходство продукта

Наш продукт покрытие винтов и нижней пластины достигает 8 мкл/мин, что является более защищенным от влаги и защиты от ржавчины. Глянец лучше.

1.	Приложение	Измерение
2.	Установка	В помещении.
3.	Изоляция	Литой смолы
4.	Тип	Индукция напряжения
5.	Строительство	Творчество эпоксидной смолы сухого типа
6.	Количество фазы	Пятая фаза (1 Set = 3 №).
7.	Частота	50 Гц
8.	Монтаж монтирован	Поддержка на гантри -структуре монтировано
9.	Система первичного номинального напряжения	11 кВ (фаза к фазе)
10.	Первичное максимальное напряжение системы	12 кВ (фаза к фазе)
11.	Системные земляные	Эффективно заземлен
12.	Базовая изоляция (импульсная противостояния Напряжение)	75 кВ
13.	Частота мощности выдерживает напряжение	28 кВ
14.	Нейтральный конец первичной обмотки, для прямое соединение с землей	Изолирован, чтобы противостоять 10 кВ низкочастотный тест.
15.	Тип вторичного обмотки	Одиночная обмотка
16.	Коэффициент трансформации	11 кВ/3/0,11 кВ/V3
17.	Расстояние ползук	25 мм/кВ (минимум)
18.	Оценка вторичного бремени	7,5 до 10 ВА
19.	Коэффициент ограничения напряжения	1,2 непрерывного и 1,5 в течение 30 секунд
20.	Класс точности	0,2 для измерения.
21.	Стандартный	Проектирование, производство, тестирование, установка и Производительность должна соответствовать последним Издания IEC 61869-1 и IEC 61869-3.
