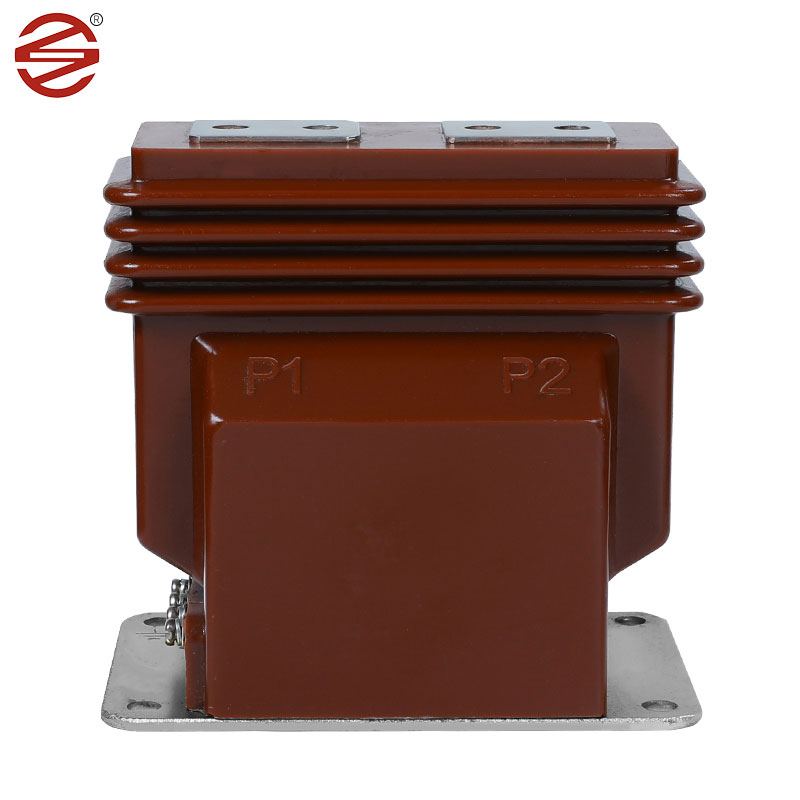

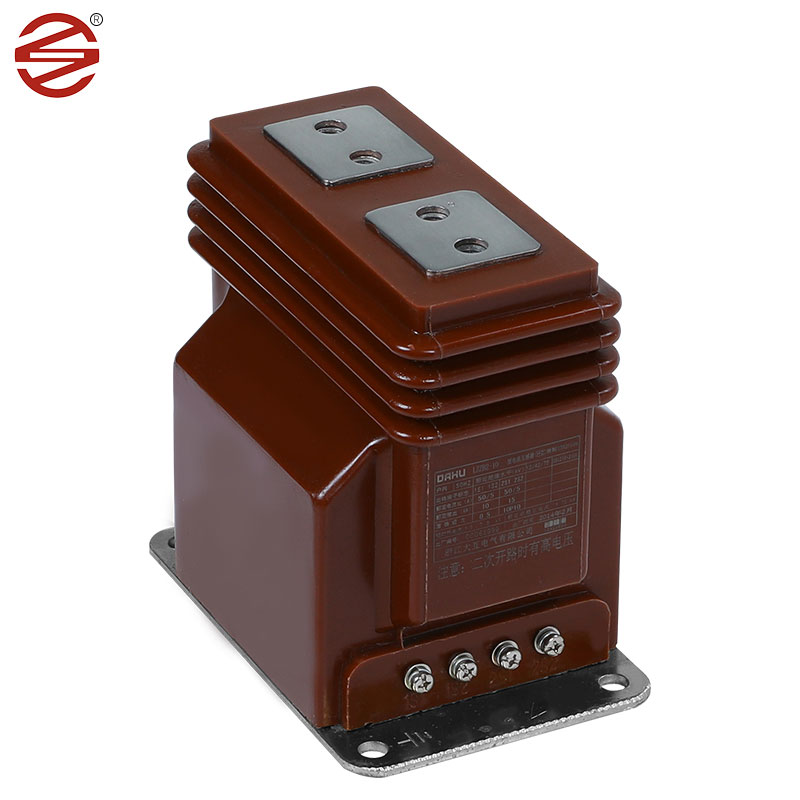

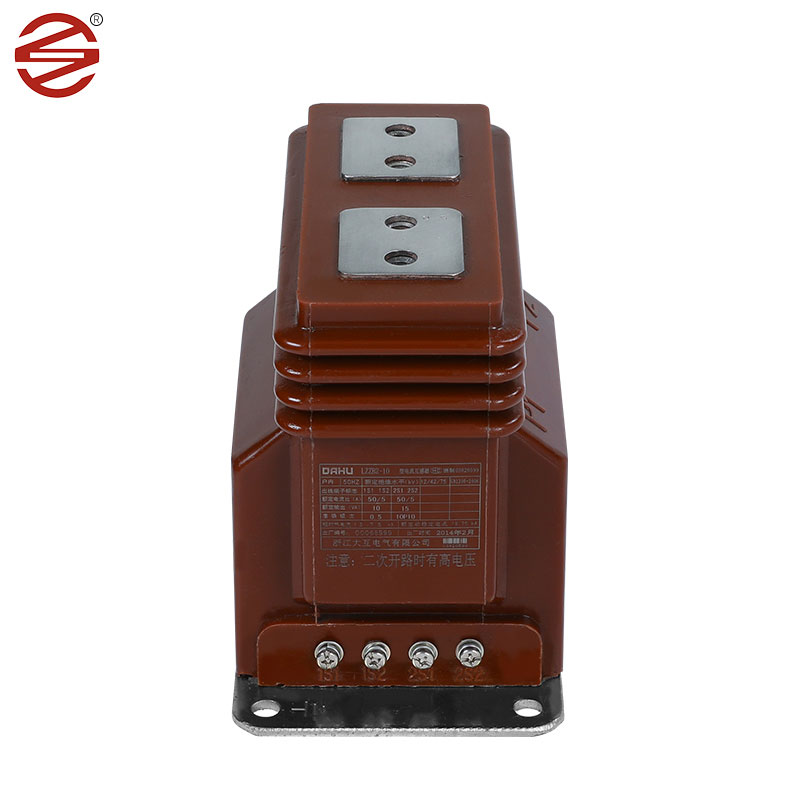

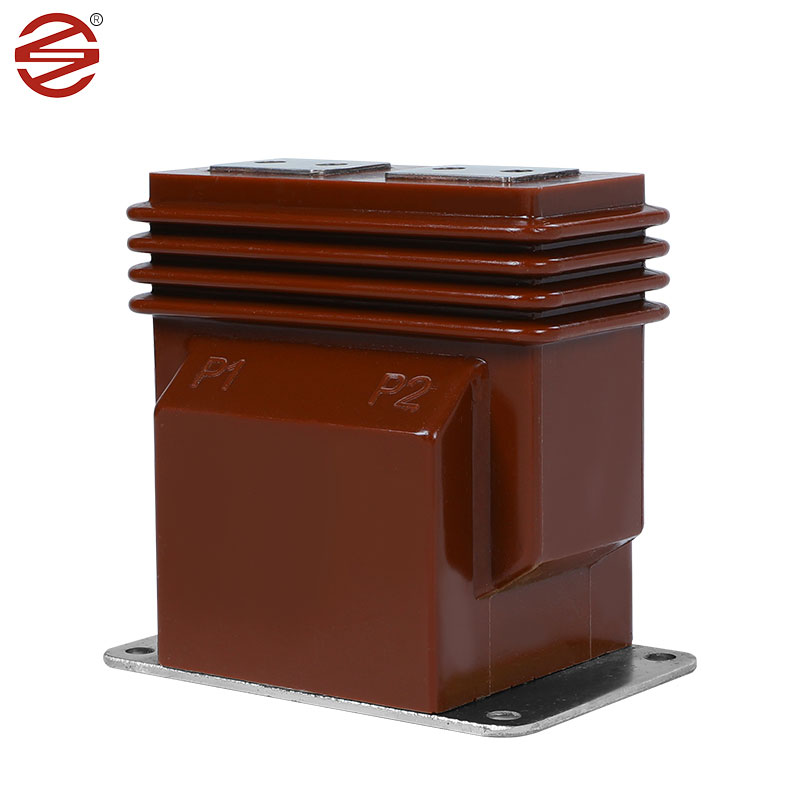

Электрический трансформатор тока 10 кВ

Электрический трансформатор тока 10 кВ играет ключевую роль во внутренних распределительных шкафах, предлагая надежные решения для измерения тока, мониторинга электрической энергии и релейной защиты как в однофазных, так и в трехфазных системах переменного тока. Эти системы бесперебойно работают на частотах 50 или 60 Гц, удовлетворяя широкий спектр электрических потребностей с напряжением оборудования до 12 кВ.

Отправить запрос

Описание продукта

Холоднокатаные листы из кремниевой стали. В трансформаторах тока на напряжение 10 кВ в качестве сердечника обычно используются холоднокатаные листы из кремнистой стали. Эти материалы обладают превосходными магнитными свойствами, такими как высокая проницаемость и низкие потери в сердечнике, обеспечивая эффективную передачу энергии и минимальное рассеивание мощности.

Эпоксидная смола: Эпоксидная смола является предпочтительным изоляционным материалом для трансформаторов тока на напряжение 10 кВ благодаря своим превосходным диэлектрическим свойствам и механической прочности. Литье из эпоксидной смолы обеспечивает надежную изоляцию, защищая внутренние компоненты от электрического пробоя и факторов окружающей среды.

Медь: Медные проводники обычно используются для обмоток трансформаторов тока на 10 кВ. Эти материалы обладают высокой электропроводностью и механической прочностью, что позволяет эффективно передавать сигналы тока, выдерживая при этом эксплуатационные нагрузки.

Материал (эпоксидная смола): Трансформаторы тока 10 кВ помещены в корпуса из эпоксидной смолы. Эпоксидная смола обладает отличными изоляционными свойствами, может эффективно предотвращать пересечение тока или напряжения, обеспечивая безопасную работу цепи. Она обладает высокой термостойкостью и может адаптироваться к рабочим требованиям в условиях высоких температур.

Он обладает хорошей коррозионной стойкостью, может противостоять эрозии некоторых химических веществ и продлевать срок службы трансформатора. Он обладает хорошими герметизирующими характеристиками, поэтому эпоксидный трансформатор обычно имеет хорошие водонепроницаемые и влагозащищенные характеристики и подходит для использования во влажной среде. окружающей среды. По сравнению с традиционными масляными трансформаторами, трансформаторы из эпоксидной смолы обычно имеют меньший вес, просты в установке и обслуживании.

Параметр электрического трансформатора тока 10 кВ

1.	Приложение	Измерение
2.	Монтаж	В помещении.
3.	Строительство	Литая эпоксидная смола сухого типа
4.	Изоляция	Литая смола
5.	Количество фаз	Одинокий
6.	Номинальная частота	50 Гц
7.	Первичное номинальное напряжение системы	50 Гц
7.	Первичное номинальное напряжение системы	11 кВ между фазами
8.	Максимальное напряжение системы	12 кВ между фазами
9.	Системное заземление	Эффективно заземлен
10.	Базовый уровень изоляции (1,2/50 мкм сек.)	75 КВ
11.	Выдерживаемое напряжение промышленной частоты (1 мин. 50 мин.) Гц).	28 КВ
12. 13.	Соотношение: Фидер 11кВ Начальный	10-20/5А Одиночная обмотка
14.	Вторичный	Одиночная обмотка
15.	Класс точности	0,2/0,2 с для измерения
16.	Груз: а) для измерения	7,5–10 ВА
17.	Кратковременный ток	Минимум 10 кА в течение 1 сек.
18.	Расширенный текущий рейтинг	120% номинального тока
19.	Превышение текущего рейтинга	<10А
20.	Расстояние утечки	25 мм/КВ(минимум)
21.	Стандартный	Проектирование,Производство,Тестирование,Монтаж и производительность должна соответствовать последние издания IEC 61869-1 и IEC 61869-2.
