Dahu Electric тепло приветствует вас в оптовой продаже трансформатора тока 22 кВ с нашего завода. Наша продукция сертифицирована CE и в настоящее время имеет большой объем заводских запасов. Мы предоставим вам хороший сервис и заводские цены со скидкой.
Холоднокатаный лист кремнистой стали: в трансформаторе тока 22 кВ часто используется холоднокатаный лист кремнистой стали в качестве сердечника из-за его превосходных магнитных свойств. Эти материалы обладают высокой проницаемостью и низкими потерями в сердечнике, что делает их идеальными для эффективной передачи энергии. Они имеют меньшие петли гистерезиса и потери на намагничивание по сравнению с другими вариантами, что приводит к меньшим потерям энергии и снижению энергопотребления.
Эпоксидная смола: Эпоксидная смола является универсальным и широко используемым материалом в различных отраслях промышленности благодаря своим превосходным диэлектрическим свойствам и механической прочности. Он особенно популярен в качестве первичного изоляционного материала для трансформаторов тока 22 кВ.
Диэлектрические свойства эпоксидной смолы связаны с ее способностью сопротивляться прохождению электрического тока. Это свойство имеет решающее значение для обеспечения безопасной и эффективной работы электрооборудования. Высокая диэлектрическая прочность эпоксидной смолы позволяет ей выдерживать высокие уровни напряжения без разрушения, что делает ее идеальным выбором для изоляции трансформаторов тока.
Помимо своих диэлектрических свойств, эпоксидная смола также обладает исключительной механической прочностью. Он обладает высокой прочностью на разрыв, а значит, может выдерживать значительные механические нагрузки, не деформируясь и не ломаясь. Это делает его очень надежным в защите внутренних компонентов трансформаторов тока от внешних сил и вибраций.
Эпоксидные отливки, изготавливаемые путем заливки эпоксидной смолы в формы, обеспечивают надежную изоляцию трансформаторов тока. Процесс литья обеспечивает равномерный и бесшовный изоляционный слой, который эффективно предотвращает электрический пробой и утечку. Этот изоляционный слой также действует как барьер против таких факторов окружающей среды, как влага, пыль и химикаты, дополнительно повышая защиту внутренних компонентов.
Медь: Медные проводники обычно используются для обмоток трансформаторов тока на 22 кВ. Эти материалы обладают высокой электропроводностью и механической прочностью, что позволяет эффективно передавать сигналы тока, выдерживая при этом эксплуатационные нагрузки.

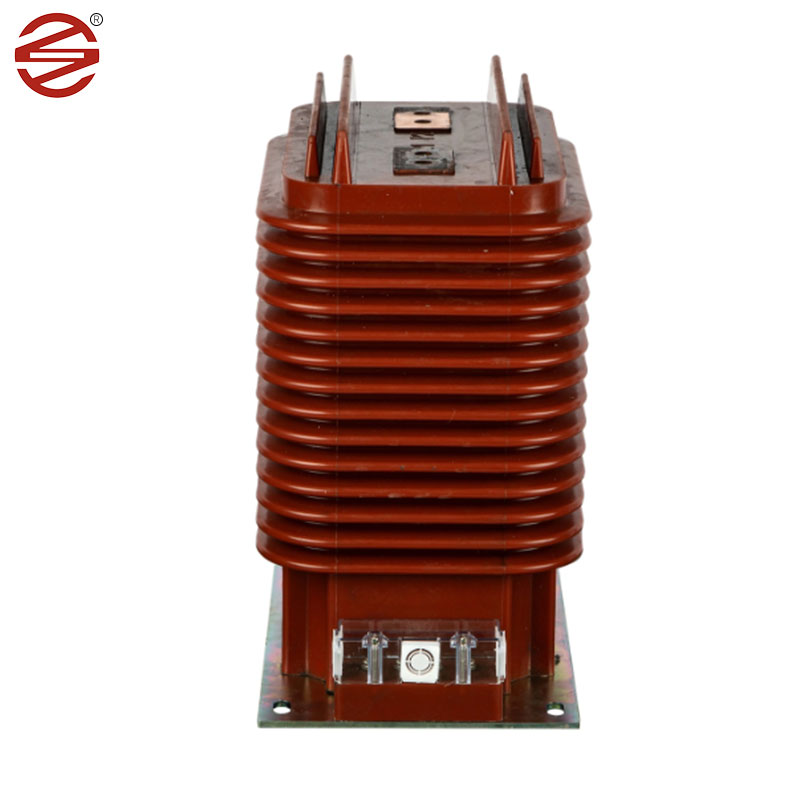

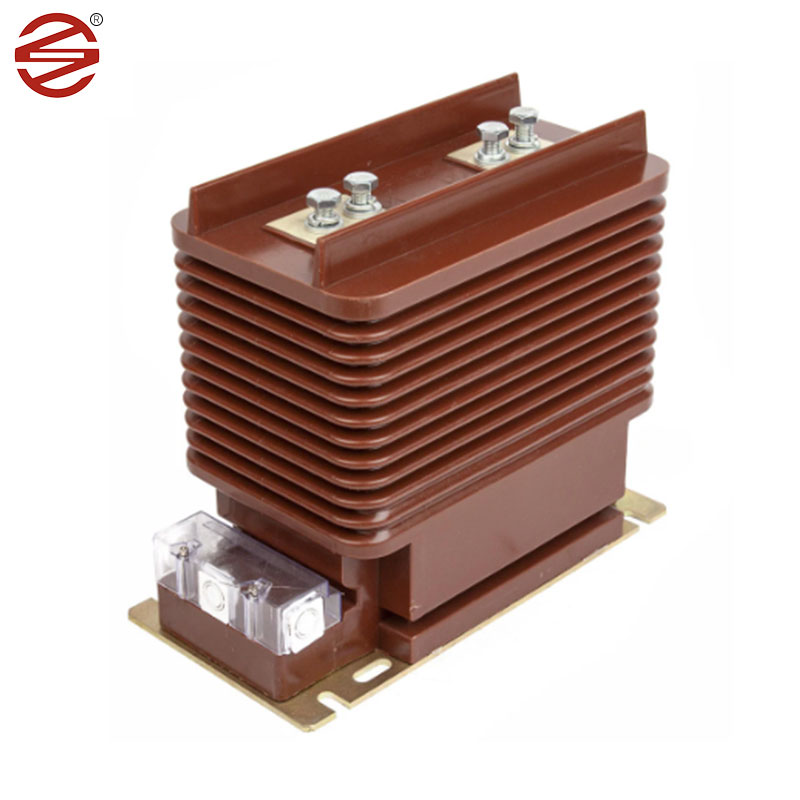

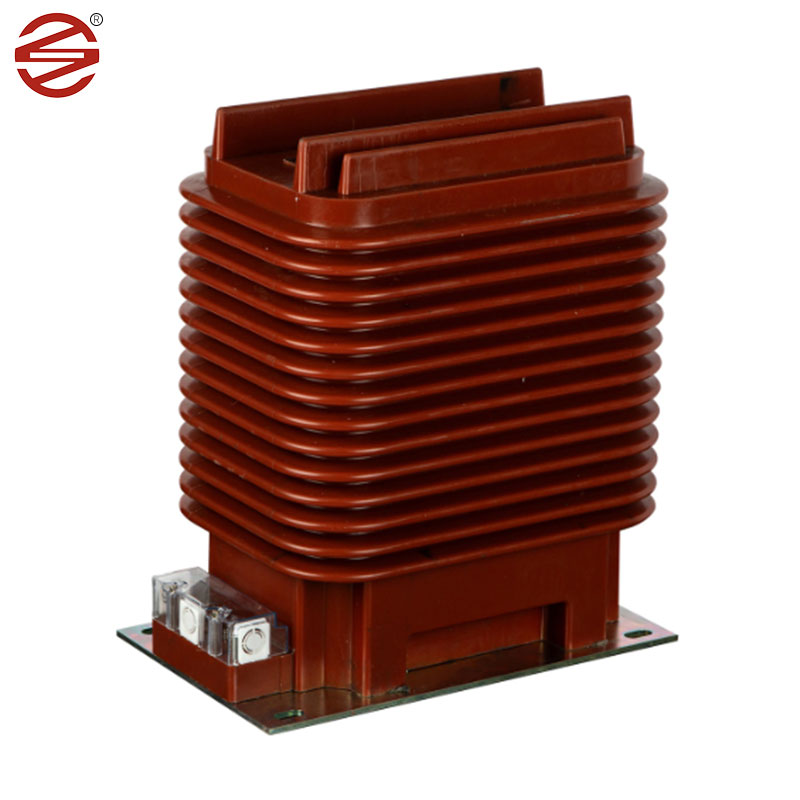

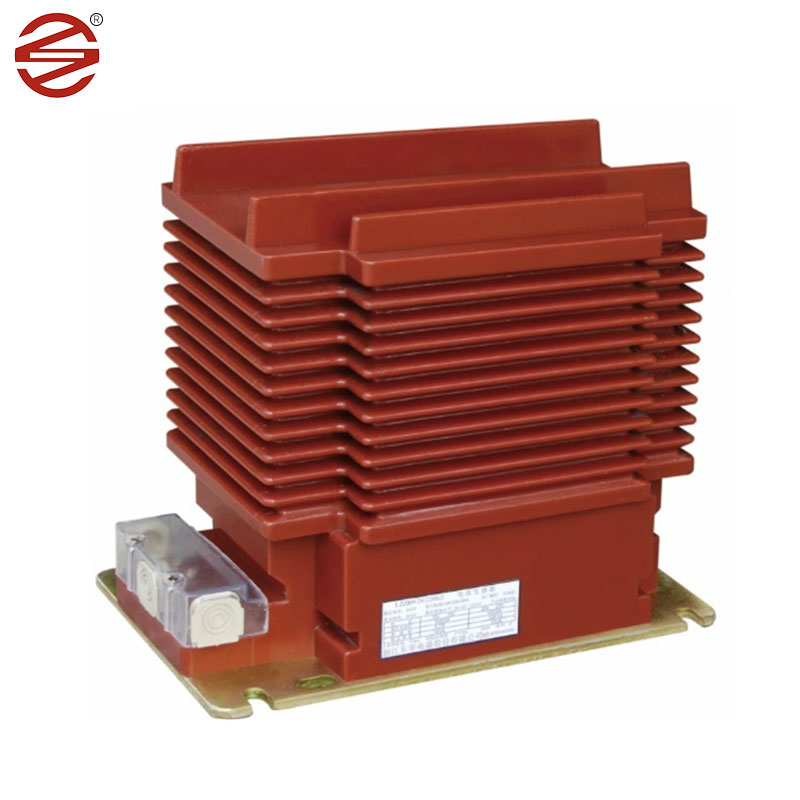

Трансформатор тока 22 кВ производства DAHU ELECTRIC является важным компонентом внутренних распределительных шкафов, играющим решающую роль в современных электрических системах. Он не только измеряет ток, но и выполняет важные задачи, такие как мониторинг электрической энергии и обеспечение бесперебойной работы реле защиты как в однофазных, так и в трехфазных системах переменного тока.
Помимо своих функциональных возможностей, трансформатор тока 22 кВ от DAHU ELECTRIC известен своей приверженностью качеству и инновациям. Он включает в себя расширенные функции, проходит тщательное тестирование и соответствует отраслевым стандартам, обеспечивая надежную работу.
Наше покрытие винтов и нижней пластины достигает 8 мкм/мин, что обеспечивает большую влагостойкость и устойчивость к ржавчине. Блеск лучше.
1. | Приложение | Измерение |
2. | Монтаж | В помещении |
3. | Строительство | Литая эпоксидная смола сухого типа |
4. | Изоляция | Литая смола |
5. | Количество фаз | Одинокий |
6. | Номинальная частота | 50 Гц |
7. | Первичное номинальное напряжение системы | 22 кВ между фазами |
8. | Максимальное системное напряжение | 24 кВ между фазами |
9. | Системное заземление | Эффективно заземлен |
10. | Базовый уровень изоляции (1,2/50 мксек. | 125 КВ |
11. | Выдерживаемое напряжение промышленной частоты (1 мин. 50 мин.) Гц) |
50 КВ |
12. 13. |
Крыса меня: Фидер 11кВ Начальный |
200/5А Одиночная обмотка |
14. | Вторичный | Одиночная обмотка |
15. | Класс точности | 0,2/0,25 для измерения |
16. | Груз а) для измерения |
10-15 ВА |
17. | Кратковременный ток | Минимум 80 кА в течение 1 секунды |
18. | Расширенный текущий рейтинг | 120% номинального тока |
19. | Расстояние утечки | 28 мм/КВ(минимум) |
20. | Стандартный | Проектирование,Производство,Тестирование,Монтаж и производительность должна соответствовать последние издания IEC 61869-1 и IEC 61869-2 |
