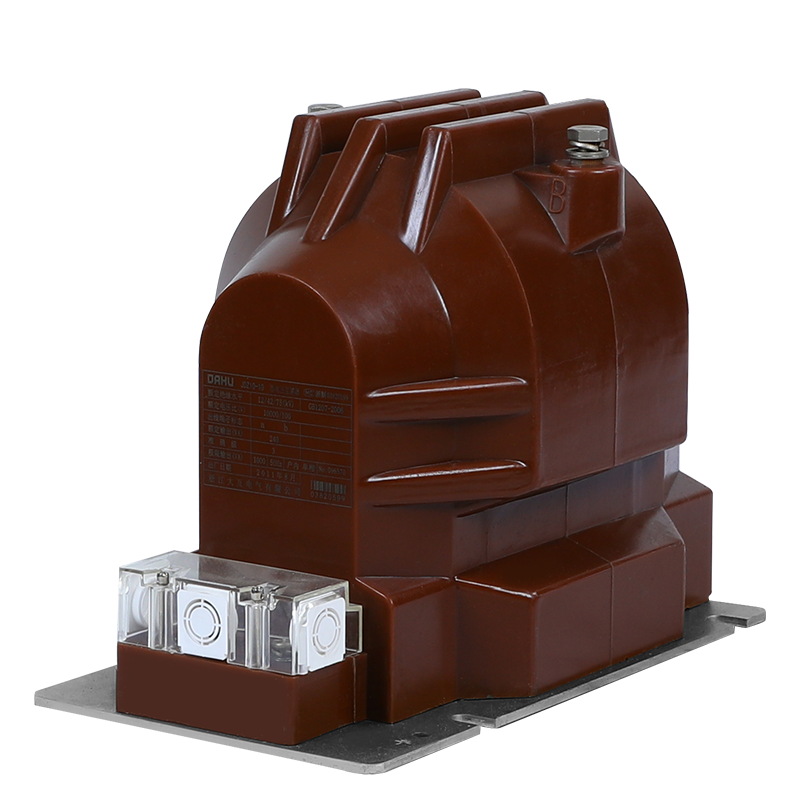

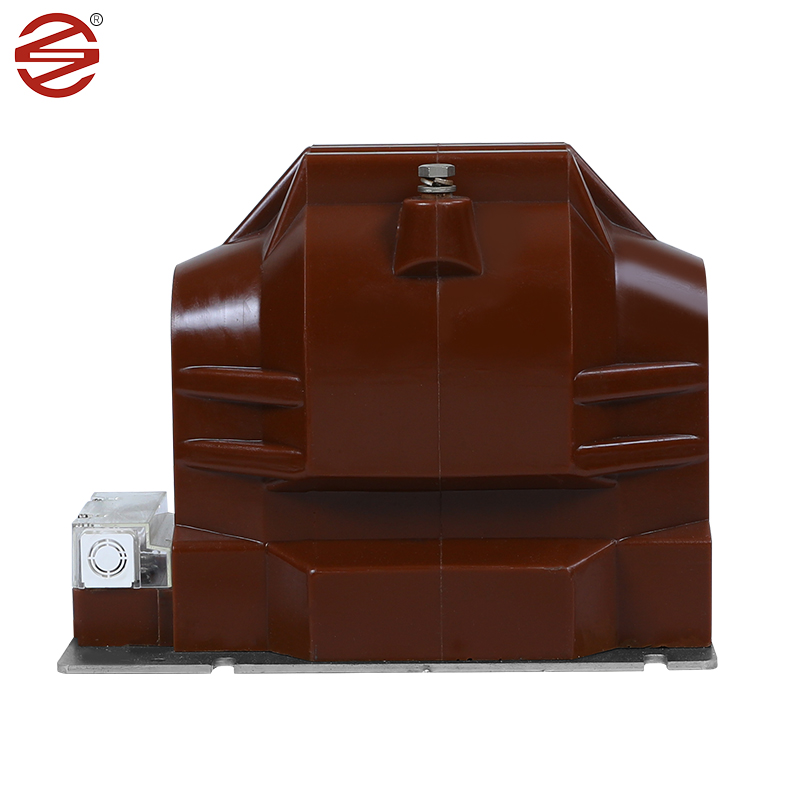

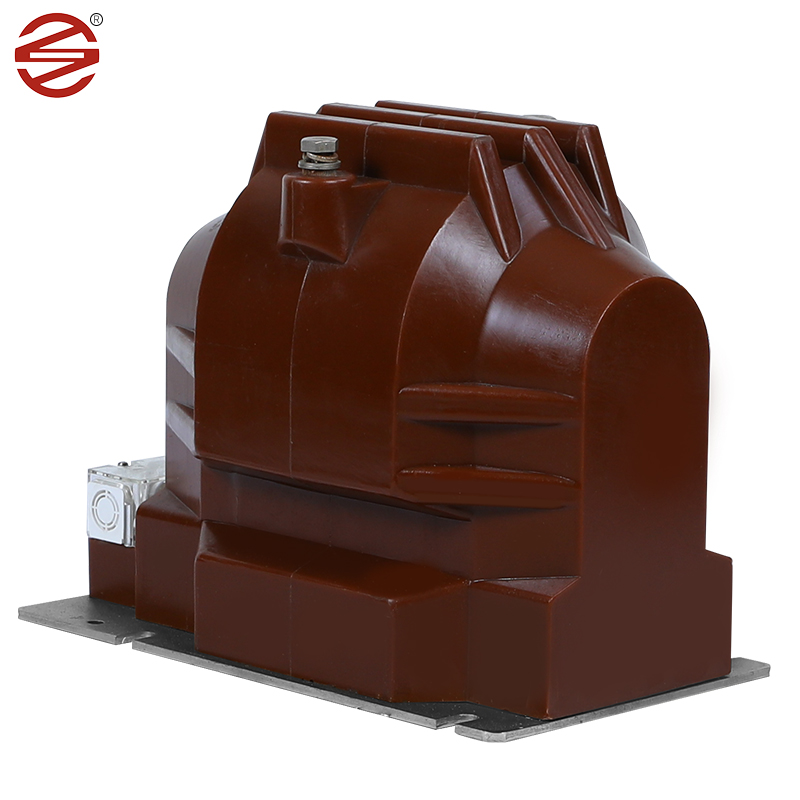

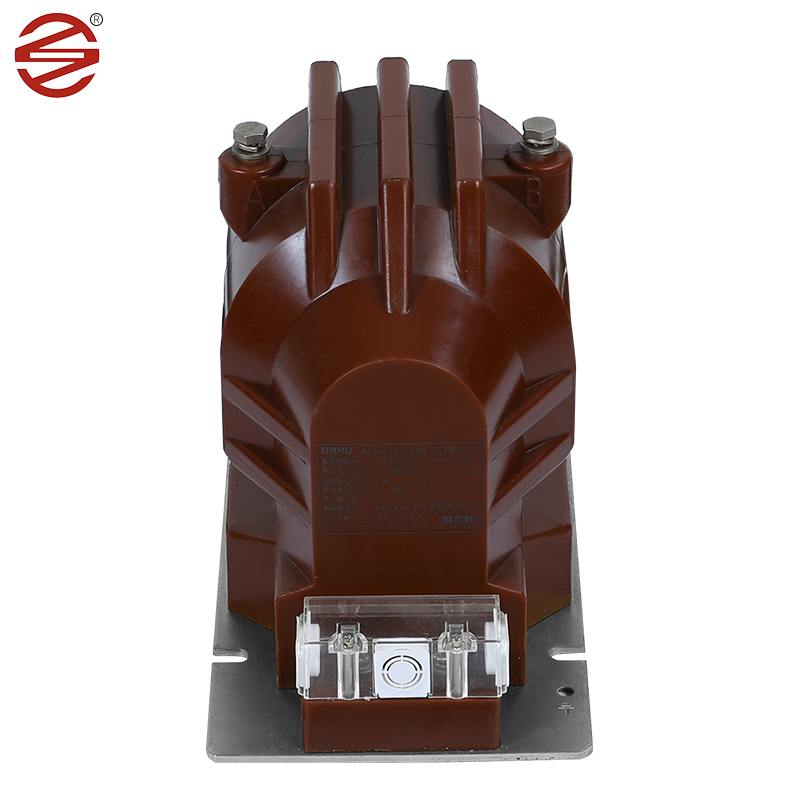

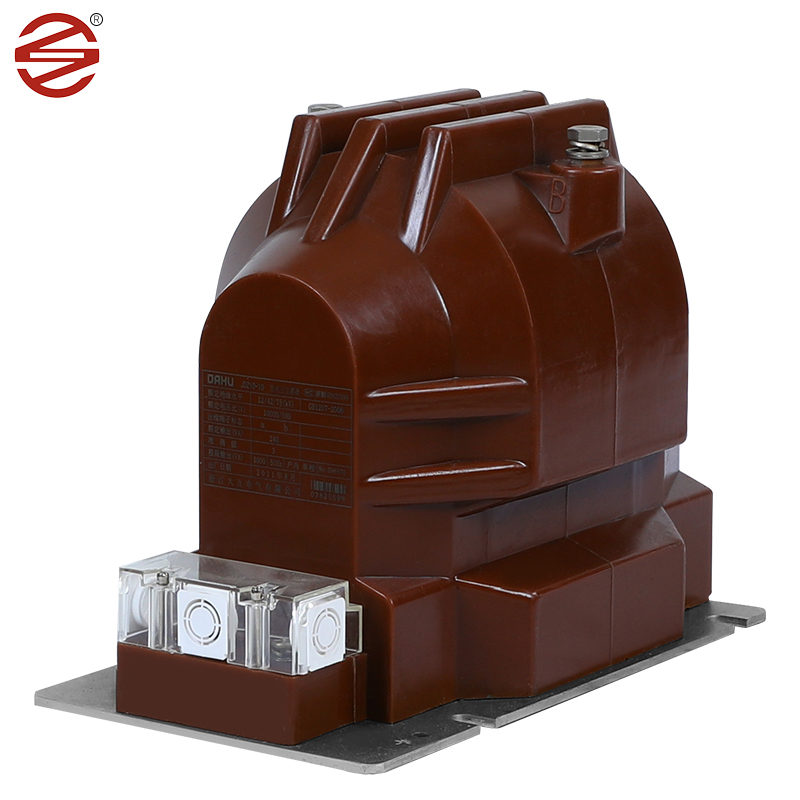

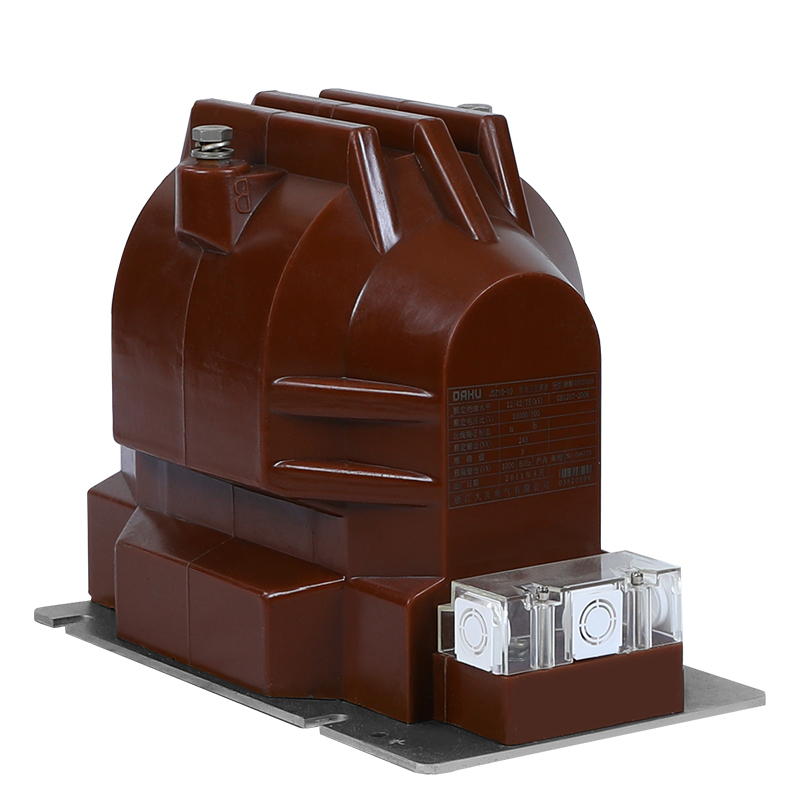

Трансформатор напряжения 11 кВ

Трансформатор напряжения 11 кВ производства DAHU Electric — это устройство, которое играет ключевую роль в закрытых распределительных устройствах, обеспечивая мощное решение для измерения тока, мониторинга электрической энергии и релейной защиты в однофазных и трехфазных системах переменного тока. Эти системы бесперебойно работают при частоте 50 или 60 Гц, удовлетворяя широкому спектру электрических требований для оборудования с напряжением до 12 кВ. Конструкция и функциональность трансформатора напряжения 11кВ делают его неотъемлемой частью энергосистемы. Он способен точно измерять ток, контролировать потребление электрической энергии, обеспечивать защиту в случае сбоя в энергосистеме. Используя трансформатор напряжения 11 кВ, пользователи могут отслеживать рабочее состояние энергосистемы в режиме реального времени и вовремя принимать необходимые меры для обеспечения безопасной и стабильной работы системы.

Отправить запрос

Описание продукта

Холоднокатаные листы из кремнистой стали: В трансформаторе напряжения 11 кВ в качестве сердечника обычно используются холоднокатаные листы из кремнистой стали. Эти материалы подвергаются холодной прокатке и обладают превосходными магнитными свойствами, такими как высокая проницаемость и низкие потери в сердечнике, что делает их идеальными для трансформаторов тока. Используя холоднокатаный лист кремнистой стали в качестве материала сердечника, трансформатор тока может обеспечить эффективную передачу энергии, тем самым повышая эффективность системы. По сравнению с другими материалами, холоднокатаные листы из кремнистой стали имеют меньшие петли гистерезиса и потери на намагничивание, что означает меньшие потери энергии и более низкое энергопотребление.

Эпоксидная смола: Эпоксидная смола обладает превосходными диэлектрическими свойствами и механической прочностью и является лучшим выбором в качестве изоляционного материала трансформатора напряжения 11 кВ. Эпоксидные отливки обеспечивают надежную изоляцию, защищающую внутренние компоненты от электрического пробоя и воздействия окружающей среды.

Медь: Медные проводники обычно используются для обмоток трансформатора напряжения 11 кВ. Эти материалы обладают высокой электропроводностью и механической прочностью, что позволяет эффективно передавать сигналы тока, выдерживая при этом эксплуатационные нагрузки.

Материал (эпоксидная смола): Корпус трансформатора напряжения 11 кВ изготовлен из эпоксидной смолы, которая имеет отличные изоляционные свойства и может предотвратить пересечение тока или напряжения для безопасной работы цепи. Он также устойчив к высоким температурам и коррозии, а также обладает хорошими герметизирующими характеристиками, обеспечивая водонепроницаемость и влагозащищенность. Эпоксидные трансформаторы легче, их проще устанавливать и обслуживать по сравнению с масляными трансформаторами.

Превосходство продукта

Наше покрытие винтов и нижней пластины достигает 8 мкм/мин, что обеспечивает большую влагостойкость и устойчивость к ржавчине. Блеск лучше.

1.	Приложение	Измерение
2.	Монтаж	В помещении.
3.	Изоляция	Литая смола
4.	Тип	Индукция напряжения
5.	Строительство	Литая эпоксидная смола сухого типа
6.	Количество фаз	Одиночная фаза (1 комплект = 3 шт.)
7.	Частота	50 Гц
8.	Монтаж Установлен	Поддержка на портальной конструкции, установленной
9.	Первичное номинальное напряжение системы	11 кВ (между фазами)
10.	Первичное максимальное напряжение системы	12 кВ (между фазами)
11.	Системные Земляне	Эффективно заземлен
12.	Базовая изоляция (импульсная стойкость Напряжение)	75 кВ
13.	Выдерживаемое напряжение промышленной частоты	28 кВ
14.	Нейтральный конец первичной обмотки, т. прямое соединение с землей	Изоляция выдерживает напряжение 10 кВ. низкочастотный тест.
15.	Тип вторичной обмотки	Одиночная обмотка
16.	Коэффициент трансформации	11 кВ//3/0,11 кВ/3
17.	Расстояние утечки	25 мм/кВ (минимум)
18.	Номинальная вторичная нагрузка	от 7,5 до 10 ВА
19.	Коэффициент ограничения напряжения	1,2 непрерывно и 1,5 в течение 30 секунд.
20.	Класс точности	0,2 для учета.
21.	Стандартный	Проектирование, производство, испытания, монтаж и Производительность должна соответствовать последним редакции МЭК 61869-1 и МЭК 61869-3.
