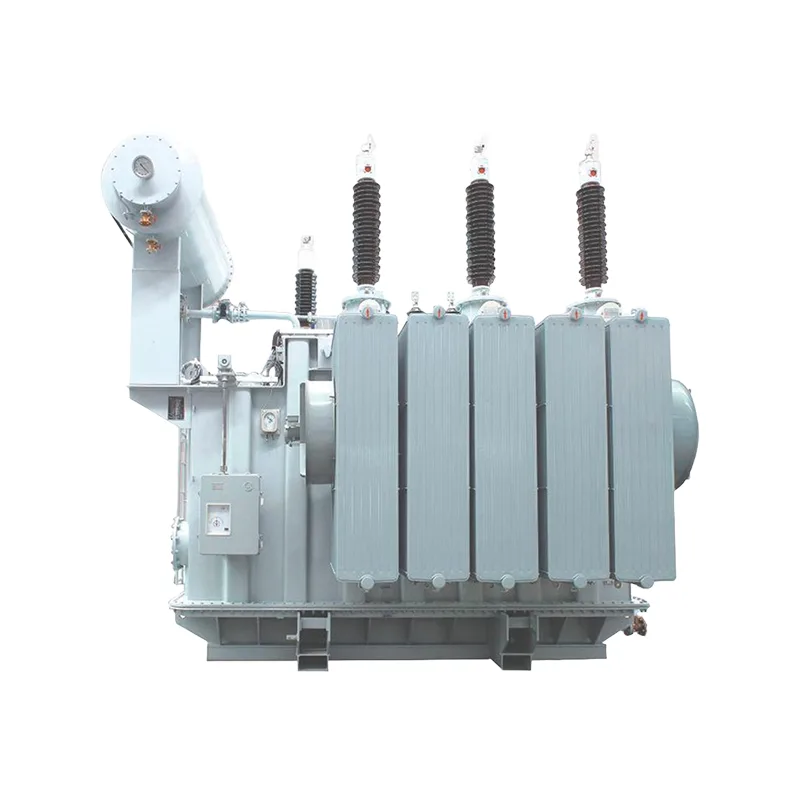

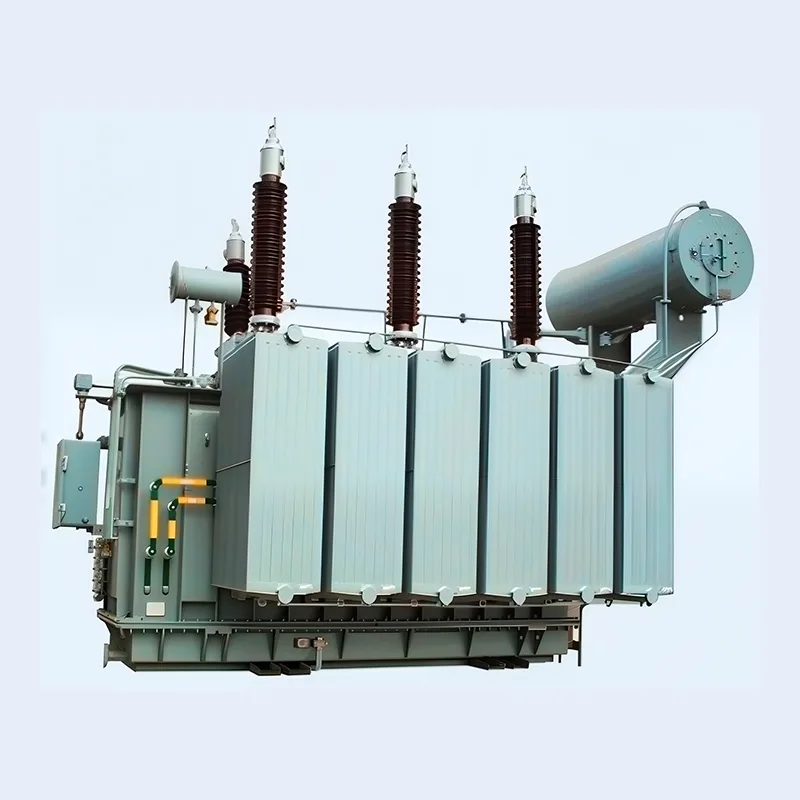

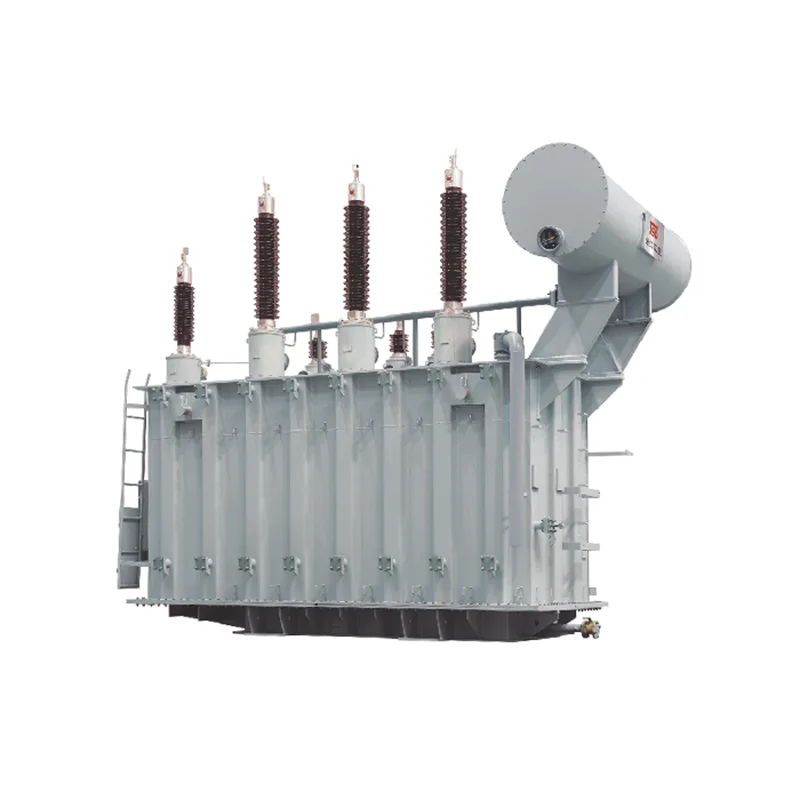

Масляный силовой трансформатор 110 кВ

Dahu Electric является профессиональным производителем и поставщиком масляных силовых трансформаторов напряжением 110 кВ в Китае. Этот продукт отличается высокой стабильностью, экономичностью и надежностью в работе и подходит для электростанций, подстанций, а также крупных промышленных, горнодобывающих и нефтехимических предприятий.

Отправить запрос

Описание продукта

Подробная информация о продукте

1. Трансформатор высокого давления использует японское программное обеспечение для анализа Toshiba и уникальные процедуры расчета и проверки нашей компании. Чтобы гарантировать производительность продукта, мы проектируем и тестируем сердечник масляного силового трансформатора напряжением 110 кВ, катушку, корпус машины, подводящий провод, масляный бак и другие части машины.

2. Наш продукт SSZ11-40000/110 прошел испытания на несущую способность при коротком замыкании и все типовые испытания Национального центра контроля качества трансформаторов.

3. Этот продукт обладает характеристиками стабильности, экономичности, надежности и защиты окружающей среды и подходит для электростанций, подстанций и крупных промышленных, горнодобывающих и нефтехимических предприятий.

Преимущества продукта

1. Полностью герметичная и изолированная конструкция может гарантировать безопасность человека.

2. Экономичность и эффективность для снижения потерь в сети и эксплуатационных расходов.

3. Масляный силовой трансформатор 110 кВ используется не только для кольцевой сети, но и для терминалов.

4. Низкие потери, низкий уровень шума, превосходная производительность.

5. Низкая температура, способность к перегрузке.

6. Трансформатор имеет специальную конструкцию, а его выдающимся преимуществом является высокое качество.

Технические параметры

Двухобмоточный трансформатор мощностью 6300–120 000 кВА с NVTC

Номинальная мощность (кВА)	Номинальное напряжение и диапазон ответвлений			Вектор группа	Но-лоа плохой ток (%)	Импедансное напряжение (%)	Потери холостого хода (кВт)	По потерям нагрузки (кВт)
Номинальная мощность (кВА)	Высокое призвание	Диапазон нажатия	Низкое напряжение	Вектор группа	Но-лоа плохой ток (%)	Импедансное напряжение (%)	Потери холостого хода (кВт)	По потерям нагрузки (кВт)
6300	110 121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

Трехобмоточный трансформатор мощностью 6300–100 000 кВА с NVTC

Рейтинг емкость (кВА)	Номинальное напряжение и диапазон ответвлений			Вектор грОА	Но-лонд Куррет (%)	Импедансное напряжение (%)		Без нагрузки потери (кВт)	Под нагрузкой потери (кВт)
Рейтинг емкость (кВА)	Высокое напряжение	Среднее напряжение	Низкое напряжение	Вектор грОА	Но-лонд Куррет (%)	Шаг вперед	Уйти в отставку	Без нагрузки потери (кВт)	Под нагрузкой потери (кВт)
6300	110=2* 2,5%,121 *2x2,5%	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	ВН-СН: 17,5-18,5 ВН-НН: 10,5 СН~НН:6,5	ВН-МВ: 10,5 ВН-НН: 17,5-18,5 МВ-НН:6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

Двухобмоточный трансформатор мощностью 6300–100 000 кВА с устройством РПН

Рейтинг емкость (кВА)	Номинальное напряжение и диапазон постукивания			Вектор группа	Нет нагрузки текущий (%)	Импедансное напряжение (%)	Безубыточные потери (кВт)		По потерям нагрузки (кВт)
	Хайвейтаж	Диапазон нажатия	Низкое напряжение0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

Трехобмоточный трансформатор мощностью 6300–100 000 кВА с устройством РПН

Рейтинг емкость (кВА)	Номинальное напряжение и диапазон ответвлений			Вектор группа	Без нагрузки текущий (%)	Импедансное напряжение (%)	Без нагрузки потери (кВт)	Под нагрузкой потери (кВт)
Рейтинг емкость (кВА)	Высокая цитируемость	Среднее напряжение	Низкое напряжение	Вектор группа	Без нагрузки текущий (%)	Импедансное напряжение (%)	Без нагрузки потери (кВт)	Под нагрузкой потери (кВт)
6300	110±8x 12,5%	35,37,38,5	6.3,6.6, 10.5.11	YNyn0d11	0.95	ВН-МВ: 10,5 ВН-НН: 17,5~18,5 МВ-НН:6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
