11 kV PT

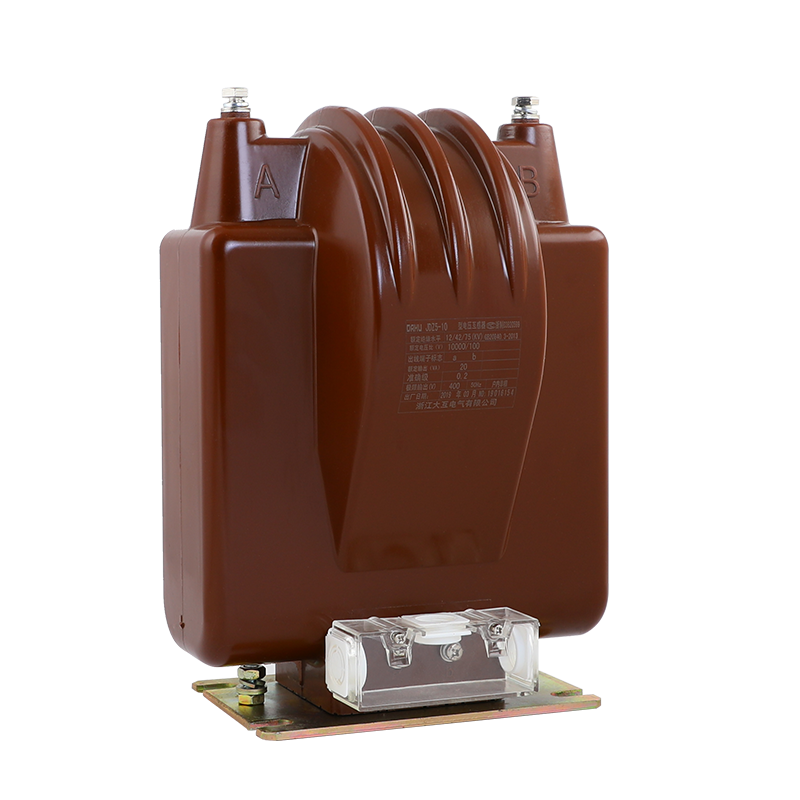

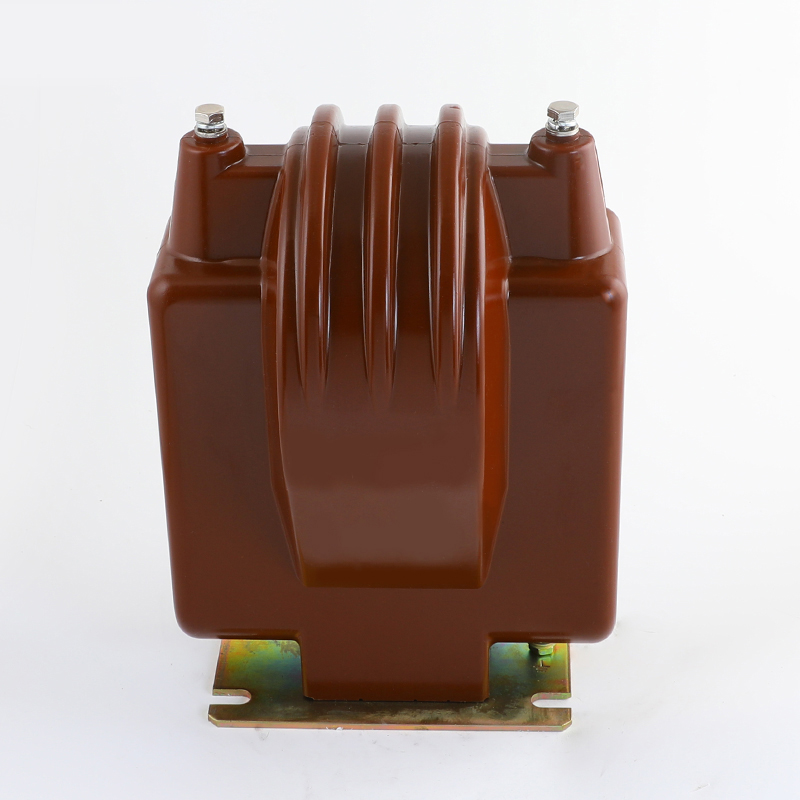

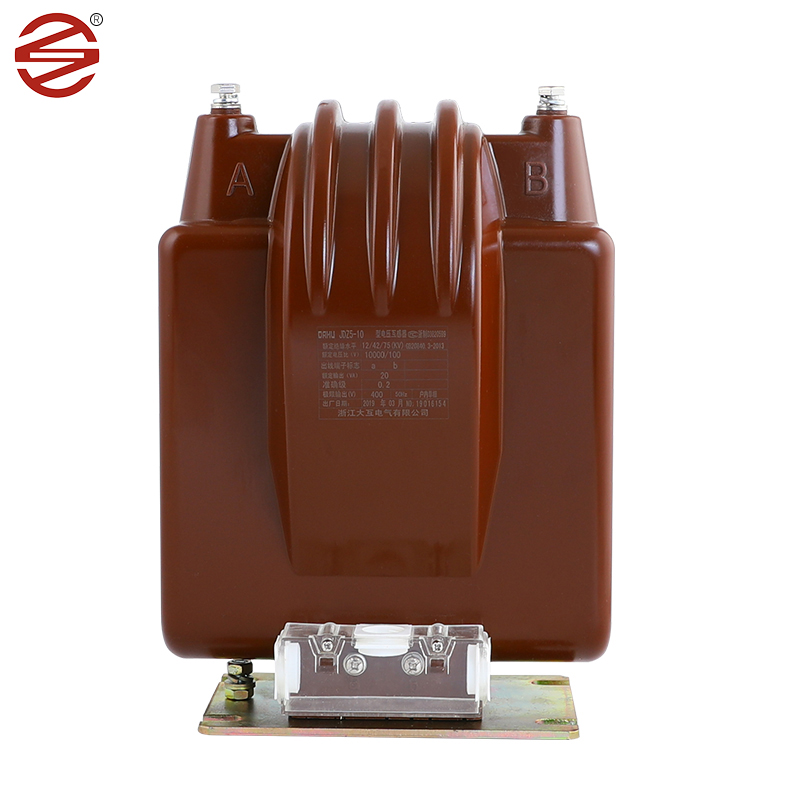

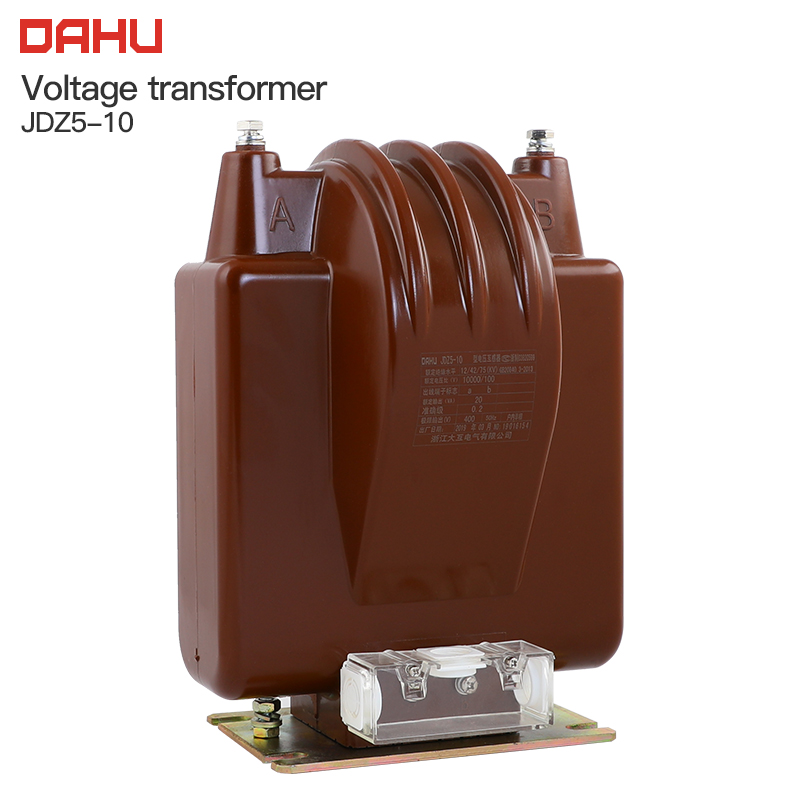

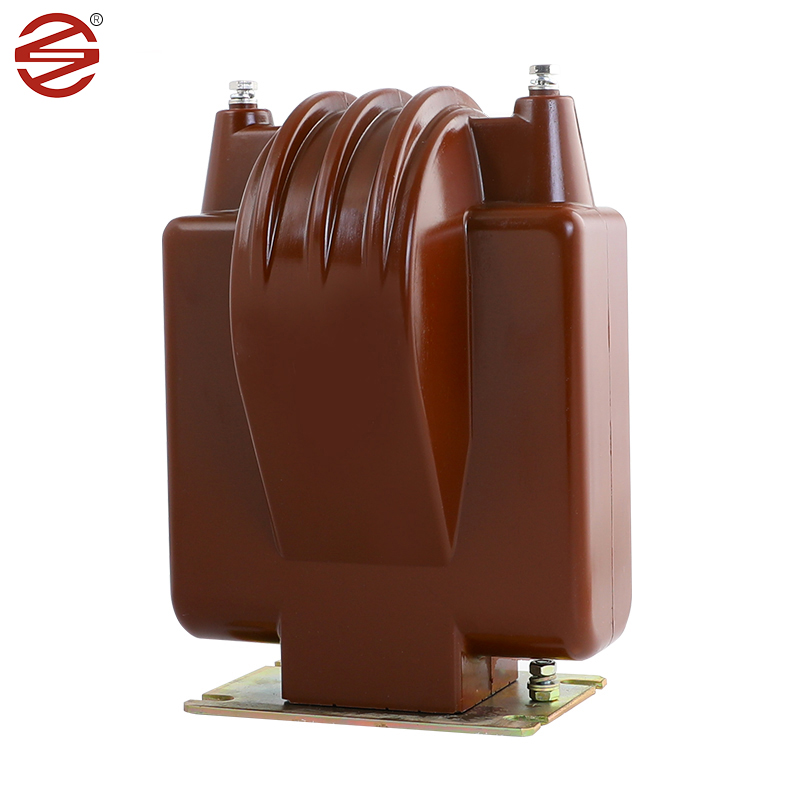

PT 11 кВ, изготовленный Dahu Electric, является незаменимым компонентом в крытом шкафу переключения и является основой измерения напряжения, мониторинга мощности и защиты в однофазных и трехфазных системах переменного тока. Его прочный дизайн и точная функциональность делают его важным элементом в обеспечении безопасности и эффективности электрических операций.

Отправить запрос

Описание продукта

Кремниевые стальные листы с холодными приводами: используются в качестве основного материала в 11 кВ. Эти свойства делают их хорошо подходящими для трансформаторов напряжения.

Используя холодные кремниевые стальные листы в качестве основного материала, трансформатор напряжения может достичь эффективного переноса энергии, тем самым повышая общую эффективность системы. По сравнению с альтернативными материалами, холодные кремниевые стальные листы демонстрируют более низкие петли гистерезиса и потери намагниченности, что приводит к снижению энергетических отходов и снижению потребления энергии.

Эпоксидная смола: эпоксидная смола обладает отличными диэлектрическими свойствами и механической прочностью, является первым выбором изоляционного материала 11 кВ. Эпоксидные отливки обеспечивают надежную изоляцию, которая защищает внутренние компоненты от электрических расщеплений и факторов окружающей среды.

Медь: медные проводники обычно используются для обмоток в 11 кВ. Эти материалы предлагают высокую электропроводность и механическую долговечность, что обеспечивает эффективную передачу сигналов напряжения при выходе из эксплуатационных напряжений.

Материал (эпоксидная смола): 11 кВ. Он также устойчив к высоким температурам и коррозии, а также имеет хорошие характеристики герметизации для водонепроницаемой и защиты от влаги. Эпоксидные трансформаторы легче и проще в установке и обслуживании по сравнению с нефтяными трансформаторами.

11 кВ

Наш продукт покрытие винтов и нижней пластины достигает 8 мкл/мин, что является более защищенным от влаги и защиты от ржавчины. Глянец лучше.

1.	Приложение	Измерение
2.	Установка	В помещении.
3.	Изоляция	Литой смолы
4.	Тип	Индукция напряжения
5.	Строительство	Творчество эпоксидной смолы сухого типа
6.	Количество фазы	Пятая фаза (1 Set = 3 №).
7.	Частота	50 Гц
8.	Монтаж монтирован	Поддержка на гантри -структуре монтировано
9.	Система первичного номинального напряжения	11 кВ (фаза к фазе)
10.	Первичное максимальное напряжение системы	12 кВ (фаза к фазе)
11.	Системные земляные	Эффективно заземлен
12.	Базовая изоляция (импульсная противостояния Напряжение)	75 кВ
13.	Частота мощности выдерживает напряжение	28 кВ
14.	Нейтральный конец первичной обмотки, для прямое соединение с землей	Изолирован, чтобы противостоять 10 кВ низкочастотный тест.
15.	Тип вторичного обмотки	Одиночная обмотка
16.	Коэффициент трансформации	11 кВ // 3/0,11 кВ/3
17.	Расстояние ползук	25 мм/кВ (минимум)
18.	Оценка вторичного бремени	7,5 до 10 ВА
19.	Коэффициент ограничения напряжения	1,2 непрерывного и 1,5 в течение 30 секунд
20.	Класс точности	0,2 для измерения.
21.	Стандартный	Проектирование, производство, тестирование, установка и Производительность должна соответствовать последним Издания IEC 61869-1 и IEC 61869-3.
